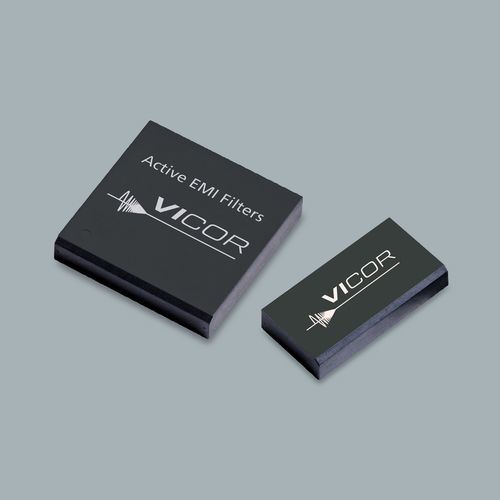

Filtro eletrônico passa-baixa QPI™

ativoopen framepara montagem em superfície

Visão geral
A família QPI de filtros EMI ativos fornece atenuação conduzida em modo comum (CM) e modo diferencial (DM) de 150 kHz a 30 MHz (faixa CISPR22). O circuito de filtragem ativo proprietário oferece atenuação superior em baixas frequências para suportar os limites EN55022/EN55032 (Classe B) e PICMG 3.0 para placas ATCA. A filtragem ativa reduz o volume da bobina de modo comum, permitindo um dispositivo SMD de perfil baixo que economiza área de PCB e melhora o fluxo de ar em aplicações blade e de alta densidade.

Notas principais do produto
A variante MQPI-18 atenua ruído conduzido CM e DM para PRMs MIL de entrada 28 V, atendendo aos requisitos de ruído conduzido MIL‑STD‑461F. O MQPI-18 opera em toda a faixa de entrada de um PRM MIL de 28 V e suporta cargas de 7 A até 85°C ambiente sem derating.

Recursos e benefícios

• Atenuação conduzida CM e DM de 150 kHz a 30 MHz (faixa CISPR22)
• Otimizado para aplicações que exigem limites EN55022/EN55032 Classe B e PICMG 3.0 para ATCA
• Tensões nominais disponíveis: famílias 12 V, 24 V e 48 V (dependendo do modelo)
• A filtragem ativa reduz significativamente o tamanho da bobina de modo comum — formato SMD de perfil baixo
• Economiza até 50% de área de PCB em comparação com filtros passivos padrão e melhora o fluxo de ar em aplicações blade

Peças disponíveis (tabela resumida)
Part Number | Input (V) | Current (A) | Test Freq. (kHz) | CM Attenuation (dB) | HIPot (V) | Package
QPI-21LZ-01 | 30 – 80 | 14 | 250 | 45 | 1,500 | Open Frame
QPI-21LZ | 30 – 80 | 14 | 250 | 45 | 1,500 | LGA
QPI-12LZ-01 | 5.0 – 80 | 7 | 1,000 | 40 | 1,500 | Open Frame
QPI-12LZ | 5.0 – 80 | 7 | 1,000 | 40 | 1,500 | LGA
QPI-11LZ-01 | 5.0 – 50 | 7 | 1,000 | 60 | 707 | Open Frame
QPI-11LZ | 5.0 – 50 | 7 | 1,000 | 60 | 707 | LGA
QPI-6LZ-01 | 30 – 80 | 14 | 250 | 40 | 1,500 | Open Frame
QPI-6LZ | 30 – 80 | 14 | 250 | 40 | 1,500 | LGA
QPI-5LZ-01 | 10 – 40 | 14 | 250 | 60 | 707 | Open Frame
QPI-5LZ | 10 – 40 | 14 | 250 | 60 | 707 | LGA
QPI-3LZ-01 | 10 – 40 | 7 | 250 | 65 | 707 | Open Frame
QPI-3LZ | 10 – 40 | 7 | 250 | 65 | 707 | LGA
MQPI-18LP-01 | 5.0 – 50 | 7 | 1,000 | 45 | 1,500 | Open Frame
MQPI-18LP | 5.0 – 50 | 7 | 1,000 | 45 | 1,500 | LGA

Recursos e documentação relacionada (exemplos)

• Folhas de dados, guias de usuário de placas de avaliação e notas de aplicação para variantes QPI, QPO e MQPI
• Modelos STEP mecânicos e guias de integração para pacotes LGA e Open Frame
• White paper sobre filtragem ativa e controlo de EMI (seleção e integração a nível de placa)

Especificações técnicas

• Atenuação conduzida CM e DM: 150 kHz – 30 MHz (faixa CISPR22)
• Otimização alvo: EN55022/EN55032 Classe B; suporta PICMG 3.0 para ATCA
• Atenuação CM típica por peça: até 65 dB (ver tabela por modelo)
• Faixas de entrada: variam por modelo (ex.: 5.0–50 V, 5.0–80 V, 10–40 V, 30–80 V)
• Classificações de corrente: variantes de 7 A e 14 A
• Classificações HIPot: 707 V ou 1.500 V dependendo do modelo
• Opções de embalagem: Open Frame e LGA (SMD de perfil baixo)
• Variante MIL (MQPI-18): conforme MIL‑STD‑461F para ruído conduzido; suporta 7 A até 85°C sem derating
• Benefícios: redução do volume da bobina, perfil reduzido, economia de área PCB, melhoria do fluxo de ar para aplicações blade e de alta densidade
