Conversor CC-CC regulado DCM®

isoladoindustrialcom ampla faixa de entrada

Família de produto
DCM® Módulo conversor DC-DC

Visão geral
Conversor DC-DC isolado e regulado de alta densidade em pacote 2322 ChiP para montagem atravessada. Destinado a aplicações SELV (Safety Extra Low Voltage), com comutação ZVS em alta frequência (MHz), ampla faixa de entrada e otimizado para operação em array (até 8 unidades) para aumentar a potência em sistemas industriais.

Principais características do produto

• Conversor DC-DC isolado e regulado
• Safety Extra Low Voltage (SELV)
• Topologia de comutação ZVS em alta frequência (MHz)
• Ampla faixa de tensão de entrada
• Otimizado para operação em paralelo/array (até 8 unidades)

Pacote e mecânica

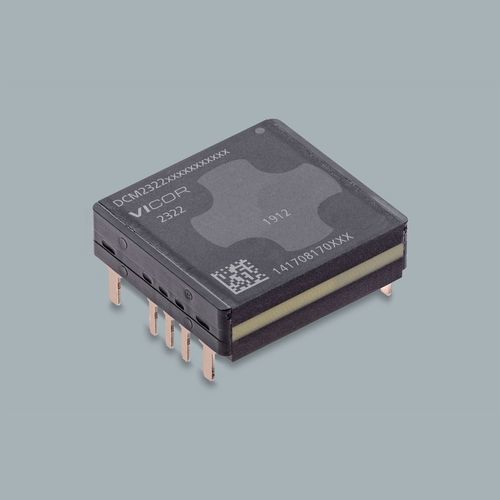

Pacote 2322 ChiP, montagem atravessada (through-hole). Dimensões do pacote: 0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm.

Pedido e disponibilidade
Número da peça: DCM2322T50T1360T60
Lead time (exemplo): 40 semanas
Quantidade mínima de pedido: 25 unidades

Preços (MSRP)
Quantidade — Preço (USD)
25+ — $118.19
100+ — $110.85

Materiais de referência (disponíveis)

• Data sheet
• Guia do usuário da placa de avaliação
• Notas de aplicação (operação unitária e em paralelo, diretrizes de soldagem ChiP, regulação de alta precisão, gestão térmica)
• Guia de design DCM
• Desenhos mecânicos e modelos 3D (IGS, STP) para o pacote 2322 ChiP
• Aprovações de segurança e avaliação de inflamabilidade

Segurança e aprovações
Várias aprovações e certificações disponíveis para a família DCM2322 (CSA/EN/UL/TÜV/CE/UKCA/CB e avaliação de inflamabilidade).

Aplicações

• Alimentação isolada e regulada para computação, comunicações e equipamentos industriais
• Subsistemas automotivos e aeroespaciais que requerem alimentação isolada de baixa tensão
• Configurações em array para sistemas de maior potência (até 8 unidades)

Especificações técnicas

• Número da peça: DCM2322T50T1360T60
• Série: DCM
• Tensão de entrada (exemplo): 30 V
• Tensão de saída (exemplo): 12 V
• Potência de saída: 60 W
• Pacote: 2322 ChiP through-hole
• Dimensões do pacote: 0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm
• Montagem: Through Hole
• Classes de temperatura: T = -40°C a 125°C; M = -55°C a 125°C
• Quantidade mínima de pedido: 25
• Lead time típico: 40 semanas
• Placa de avaliação: DCM2322E50T1360T60
• Otimizado para operação em paralelo/array até 8 unidades
• Documentação disponível: data sheet, notas de aplicação, guias do usuário, guia de design, aprovações, desenhos mecânicos e modelos 3D
