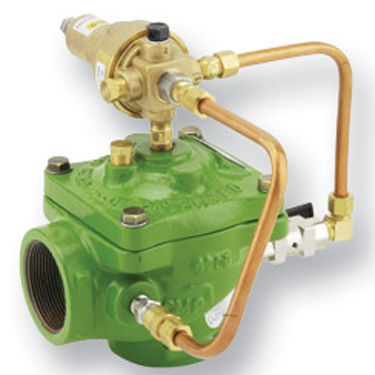

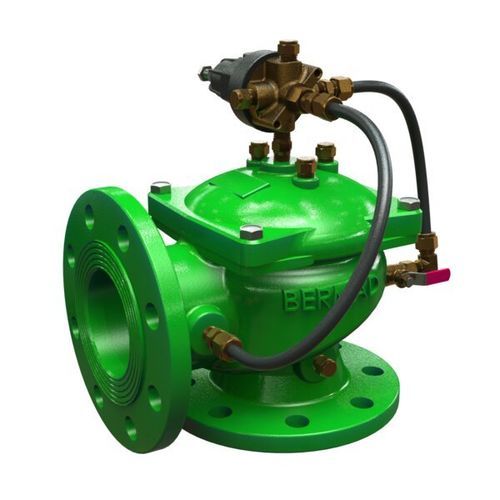

水用圧力リリーフ弁 IR-43Q-2W-R水循環用油圧操作ダイヤフラム式
お気に入りに追加する
商品比較に追加する
特徴
- 流体
- 水用
- 応用
- 水循環用
- その他の特徴
- ダイヤフラム式, 油圧操作, クイック
- 制御圧力
最大: 16 bar
(232.1 psi)最少: 1 bar
(14.5 psi)- DN
最大: 300 mm
(11.811 in)最少: 25 mm
(0.984 in)- 圧力
最大: 16 bar
(232.1 psi)最少: 0.5 bar
(7.3 psi)- 重量
最大: 290 kg
(639.34 lb)最少: 1.1 kg
(2.43 lb)
詳細
製品概要
BERMAD クイック圧力リリーフバルブ IR-43Q-2W-R は、油圧作動のダイヤフラム式制御弁で、設定された最大値を超えた配管内の過圧を放出するために設計されています。圧力上昇に対して即時かつ高い再現性で全開し、滑らかで滴下のない閉止を実現します。
油圧式圧力制御
高効率グローブ形状の先進設計
完全支持・バランス型ダイヤフラム
ユーザーフレンドリーな設計
代表的な用途
追加機能
技術仕様
BERMAD クイック圧力リリーフバルブ IR-43Q-2W-R は、油圧作動のダイヤフラム式制御弁で、設定された最大値を超えた配管内の過圧を放出するために設計されています。圧力上昇に対して即時かつ高い再現性で全開し、滑らかで滴下のない閉止を実現します。
油圧式圧力制御
- 配管圧力駆動による自律動作
- 長期にわたる滴下のない密閉性
- 設定の長期安定性
- システム要件に応じた広い設定範囲
- 最小限のヒステリシスによる狭い設定ウィンドウ
高効率グローブ形状の先進設計
- 乱流と圧力損失を低減する非遮断流路
- 可動部が1点でメンテナンスが簡素
- 迅速な圧力解放のための高い流量能力
完全支持・バランス型ダイヤフラム
- 低い開弁・作動圧を必要とする
- 弁の閉止を段階的に抑制し制御された遮断を実現
- ダイヤフラムの歪みを防ぎ耐久性を確保
ユーザーフレンドリーな設計
- 迅速な据付のための簡単な圧力設定
- ダウンタイムを低減する簡易なインライン点検・保守
代表的な用途
- システム破裂保護
- 瞬間的な圧力ピークの除去
- システム故障の視覚表示
- フィルター破裂保護
追加機能
- F : 大型制御フィルタ
- I : 位置指示器アセンブリ
技術仕様
- 型式: IR-43Q-2W-R
- シリーズ: 400シリーズ
- 製品タイプ: クイック圧力リリーフバルブ
- 作動: 油圧作動、ダイヤフラム駆動
- 主な機能: 事前設定値を超えた過圧を放出；即時かつ正確な応答；全開と滑らかで滴下のない閉止
- 設計の特長: 高効率のグローブ設計；非遮断流路；単一可動部；高い流量能力
- ダイヤフラム: 作動圧を低減し歪みを防ぐために完全支持かつバランス設計
- ユーザー要素: 簡単な圧力設定；インライン点検・保守の容易さ
- 代表分野: 灌漑（主要セグメント）
- 追加資料: 製品PDF、据付・操作マニュアル（IOM）、交換部品リスト、エンジニアリングおよび発注ガイド
