グローブバルブ IR-420-3W-KXZ

油圧操作調圧産業用

概要

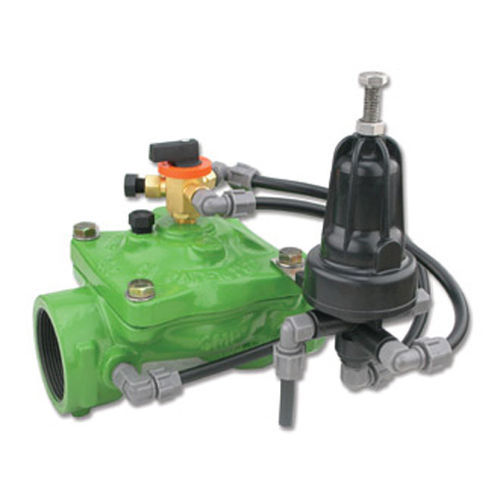

BERMADの減圧弁 IR-420-3W-KXZ は、油圧作動のダイヤフラム式制御弁であり、上流の高い圧力を需要の変動に関係なく下流の一定で低い圧力に低減し、配管内の圧力低下時には全開になります。

油圧式圧力制御

• 配管圧により作動する油圧制御
• 設定された下流圧力を維持して下流システムを保護
• 配管圧低下時に全開となり供給継続を確保

高効率グローブ設計

• 流路が遮られない設計で圧力損失を低減
• 可動部が1つで動作が単純
• 灌漑や産業用配管向けの高流量能力

完全支持・バランス型ダイヤフラム

• 低い作動圧で作動可能
• 低流量での制御性能が向上
• 徐々に閉止することで安定動作を実現
• 変動する荷重でのダイヤフラム変形を防止

操作性に配慮した設計

• 現地での簡単な圧力設定
• インライン点検とメンテナンスが容易な構成
• 制御機能の追加が容易なモジュラー設計

典型的な用途

• 減圧ステーション
• 供給圧が変動するシステム（灌漑配布、産業用ネットワーク）

追加機能

• I : 位置指示器アセンブリ
• M : フローステム
• 5 : プラスチック製テストポイント

技術的特性 / 仕様

• 型式：IR-420-3W-KXZ
• シリーズ：400シリーズ
• 駆動：油圧作動、ダイヤフラム式
• 制御：3ウェイ制御、手動セレクター、プラスチック制御アクセサリー（K）
• 機能：上流圧を下流の一定圧に低減；配管圧低下時に全開
• 設計：流路が遮られない高効率グローブ設計、可動部1個
• ダイヤフラム：完全支持・バランス型で低作動圧および低流量での制御を改善
• 主な用途：灌漑（フィールドコントロールヘッド、配布ライン）および産業用配布
• 内部バーコード：26164
