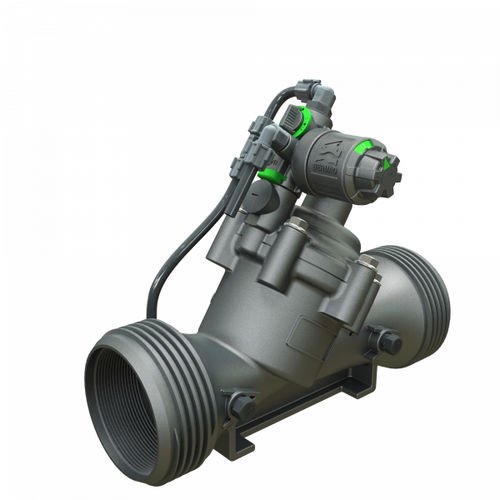

ダイヤフラム式バルブ IR-12T-3W-X

油圧式調整用調整

概要
BERMAD のトップパイロット減圧弁 IR-12T-3W-X は、上流の高い圧力を校正済みの一定な下流圧力へ低減し、配管圧力が設定値を下回ると完全に開放します。高解像度の調整ダイヤルを備えた一体型3方パイロットにより、迅速かつ正確な較正が可能で、現場で扱いやすいコンパクト設計です。

特長と利点

• 配管圧力駆動、油圧式オン/オフ制御
  • 下流システムを保護
  • 流量・圧力が設定値を下回ると完全開放
• 3方一体型パイロット — 使いやすい設計
  • 高解像度の調整ノブとスケールでゲージなしで較正可能
  • 設置しやすいコンパクトなボックスサイズ
  • ソレノイド制御は現場で容易に追加・取り外し可能
  • 最大3"までのサイズに対応
• エンジニアードコンポジット製弁体、産業用設計
  • 現場で様々なエンド接続に適応可能
  • 化学薬品やキャビテーションに耐性があり長寿命
• hYflow 'Y' ボディ（"Look Through" デザイン）
  • 低圧損で超高流量を実現
• ユニタイズド Flexible Super Travel (FST) ダイアフラムとガイド付きプラグ
  • 精密で安定した調整、スムーズな閉止
  • 低作動圧でダイアフラムの侵食を防止

典型的な用途

• 供給圧変動のあるシステム
• 点滴および散水灌漑システムの区画バルブ
• 省エネ型灌漑システム、配水ラインやマイクロ灌漑

追加機能

• 5: プラスチック試験ポイント
• V3: Victaulic PVC アダプタ 3"
• V4: Victaulic PVC アダプタ 4"

仕様 / 技術情報

• 型式: IR-12T-3W-X
• 製品種別: トップパイロット減圧弁
• パイロット: 高解像度調整ダイヤル付一体型3方パイロット
• シリーズ: 100 シリーズ
• 弁体設計: hYflow 'Y'（"Look Through" デザイン）
• 構造: エンジニアードコンポジット、産業グレード、化学薬品およびキャビテーション耐性
• ダイアフラム＆プラグ: ユニタイズド FST ダイアフラムとガイド付きプラグ
• 動作: 配管圧力駆動、油圧式 On/Off — 下流圧が設定値を下回ると完全に開放
• 対応サイズ: 最大3" まで
• 追加アダプタ: Victaulic PVC アダプタ（3"、4"）
• 試験ポイント: プラスチック試験ポイントオプション
• 適用分野: 灌漑 — フィールドコントロールヘッド、配水ライン、マイクロ灌漑
