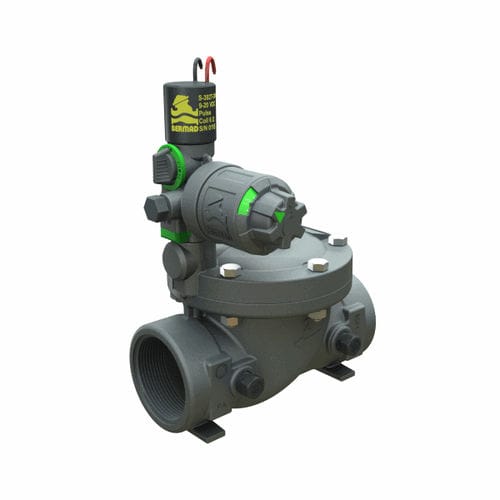

ダイヤフラム式バルブ IR-22T-55-2W

電動式調整用パイロット

概要
BERMADのトップパイロット式減圧制御弁（2方ソレノイド制御、型式 IR-22T-55-2W）は、灌漑システム向けのコンパクトで高性能な圧力低減を提供します。流量の変動に関係なく、上流の高い圧力を校正された一定の下流圧に低減し、ライン圧が設定値を下回ると開弁します。弁は配管圧力で駆動され、油圧で制御されます。ソレノイド制御を使用する場合は、電気信号に応じて開閉します。

主な特徴と利点

• 配管圧力駆動、油圧制御のオン/オフ
  • 下流システムを保護
• 2方統合パイロット — ユーザーフレンドリーな設計
  • 高分解能スケール付き調整ノブにより、圧力計なしで簡単に較正可能
  • ボックスサイズのコンパクトソリューション
  • 内部自動洗浄制御 — 外部チューブ不要
  • ソレノイドは容易に追加・取り外し可能
• 滑らかな開閉動作
  • 正確で安定した制御
  • 低い動作圧力要件
• 複合材ハイドロ効率グローブ弁
  • 流路が妨げられない
  • 可動部は1つのみ
  • 高流量能力
  • 化学薬品やキャビテーションに強い耐久材料
• 一体型フレキシブルダイヤフラムとガイド付プラグ
  • 低流量時の優れた制御性能
  • ダイヤフラムの侵食や変形を防止
• 完全支持かつバランスされたダイヤフラム
  • 低い作動圧で駆動可能

典型的な用途

• 自動灌漑システム
• 供給圧が変動するシステム
• 点滴・スプリンクラー灌漑システムの区画弁
• 省エネ型灌漑システム

追加機能

• プラスチック製テストポイント付属

使用上の注意
本弁は灌漑用途専用に設定されています。製造者保証は許可された用途に限定されます。

仕様 / 技術データ

• 型式表示: IR-22T-55-2W
• 製品群 / シリーズ: 200 Series
• セグメント: 灌漑
• 動作: 配管圧力駆動、油圧制御
• パイロット: 高分解能調整ノブ付き2方統合パイロット（プラグ & プレイ）
• 制御オプション: 内蔵パイロット；オプションの2方ソレノイド制御（容易に追加・取り外し可能）
• 弁種: 複合材ハイドロ効率グローブ弁、可動部1点
• 流路: 妨げられない
• ダイヤフラム: 一体型フレキシブル、ガイド付きプラグ；完全支持かつバランス済み
• 性能: 低流量においても優れた応答を伴う正確で安定した制御
• 耐久性: 化学薬品およびキャビテーション耐性材料
• テストポイント: プラスチック製テストポイント付属
• 用途: 灌漑システム専用（その他用途には非対応）
• メーカー: BERMAD
