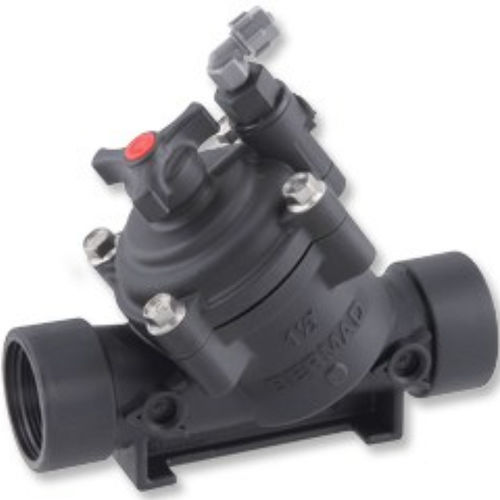

ダイヤフラム式バルブ 105-M

油圧操作調整水

概要
BERMAD IR-105-Z は灌漑システム向けに設計された油圧作動のダイヤフラム式制御弁です。局所または遠隔の圧力指令に応じて開閉し、現地操作用の手動セレクターを備えています。

特長と利点

• ライン圧で作動
• 油圧によるオン/オフ制御

エンジニアードコンポジット弁（産業用途設計）

• 現地で幅広い末端接続に適合可能
• 化学薬品やキャビテーションに対する耐性

hYflow 'Y' ボディ（"Look Through" 設計）

• 低圧損での超大流量能力

一体型 "Flexible Super Travel" (FST) ダイヤフラムとガイド付プラグ

• 正確で安定した流量制御、滑らかな閉止
• 低い作動圧で動作
• ダイヤフラムの摩耗・歪みを防止
• ライン上での簡易点検・保守

主な用途

• 自動灌漑システム
• 配水センター
• 低供給圧の灌漑システム
• 省エネ型灌漑システム

追加機能

• M：フローステム（4"L、6"R サイズ除く）
• 5：プラスチック製テストポイント
• V3：Victaulic PVC アダプター 3"
• V4：Victaulic PVC アダプター 4"

仕様 / 技術データ

• ブランド：BERMAD
• 型番：IR-105-Z
• 製品種別：油圧制御弁（手動セレクター付）
• シリーズ：100 シリーズ
• 用途分野：灌漑
• 動作：油圧、ダイヤフラム作動 — 局所または遠隔の圧力指令で開閉
• 駆動：ライン圧駆動
• 制御：油圧オン/オフ制御
• ボディ設計：hYflow 'Y'、"Look Through" 設計で超大流量・低圧損
• ダイヤフラム：一体型 FST（Flexible Super Travel）ダイヤフラム、ガイド付プラグ
• 耐久性：エンジニアードコンポジット、化学薬品・キャビテーション耐性
• 保守性：ライン上での簡易点検・保守
• 特別アダプター/オプション：M（Flow Stem）、5（プラスチック製テストポイント）、V3（3" Victaulic）、V4（4" Victaulic）
• 内部コード：27142
