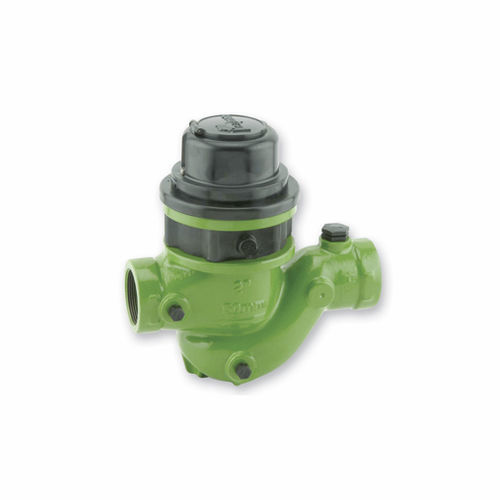

ダイヤフラム式バルブ 900/M0-R02

油圧操作計量水

製品概要

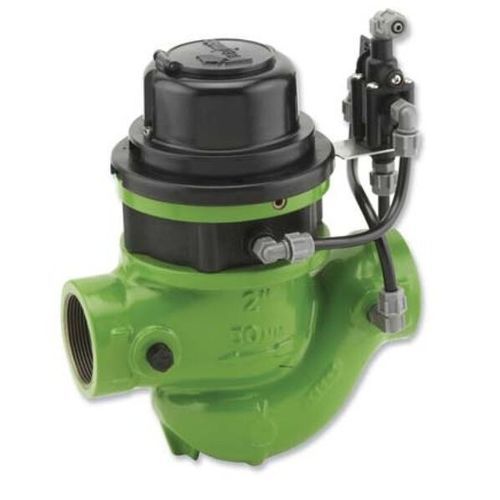

BERMADの油圧リレー付ハイドロメーターは、ウォルトマン式タービン水量計と油圧式ダイヤフラム制御弁を組み合わせた製品です。主送水ラインの流量計として、また通常閉止の制御弁として機能し、遠隔の圧力上昇コマンドで開き、コマンドが無いと閉じます。本体は磁気結合の真空封止式レジスターを備え、容積測定を高精度で行います。オプションでリードスイッチのパルス出力を用意し、遠隔監視システムとの連携が可能です。

モデルの主要仕様

• 型式：IR-900-M0-54-3W-KX
• シリーズ：900シリーズ
• 磁気駆動・真空封止レジスター（M0）
• 複合制御ループおよびアクセサリ（K）
• 3ウェイ構成

特長と利点

• 制御弁と流量計の一体化 — インラインでの設置効率と保守性を向上
• 油圧制御の通常閉止弁 — ライン圧でのオン/オフ制御、遠隔信号を増幅する油圧リレー機能
• 磁気駆動・真空封止レジスター — ドライギアトレイン動作、無電圧のリードスイッチ出力オプション
• 入口・出口の内部フローストレートナー — 整流長を短縮し測定精度を維持
• 流量計用校正装置を内蔵 — 現場での精密校正が可能
• 保守性を考慮した設計 — インライン点検・メンテナンスが容易

主な用途

• 自動灌漑システム
• 流量データの遠隔読取およびテレメトリ
• 流量監視および漏水検知制御
• 体積式灌漑システム

追加機能

• ME：電子式レジスターのアップグレードキットあり

技術仕様

• 製品種別：油圧リレー付ハイドロメーター（ウォルトマン式タービン計＋ダイヤフラム制御弁）
• 型式：IR-900-M0-54-3W-KX
• シリーズ：900シリーズ
• 駆動/レジスター：磁気駆動（M0）・真空封止レジスター
• 制御：油圧式制御ループ；通常閉；油圧によるOn/Off動作
• 構成：3ウェイ
• パルス出力：リードスイッチ無電圧出力（各種パルス組合せ対応）
• 流路整流：入口・出口に内部フローストレートナー
• 校正：流量計用内蔵校正装置
• 保守性：簡易なインライン点検・サービス
• 適用分野：灌漑（制御ヘッド、配水管、マイクロ灌漑、機械化灌漑）
• 内部製品コード（ページ）：488217
