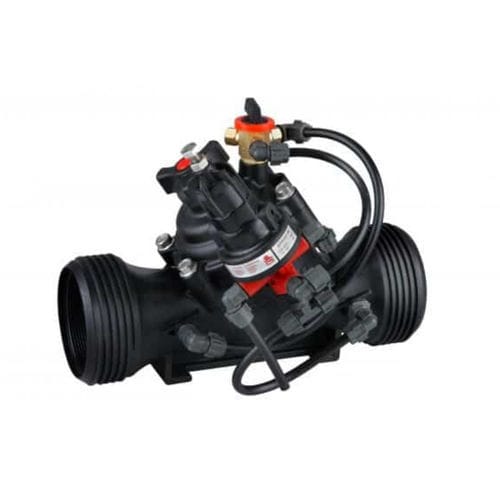

ダイヤフラム式バルブ IR-120-3W-XZ

油圧式調整減圧

概要 BERMAD IR-120-Zb は、油圧作動のダイヤフラム式減圧弁で、高い上流圧を非常に低く安定した所定の下流圧に変換します。需要の変動や上流圧の変動に関係なく下流圧を一定に保ち、ドリップテープ（滴下テープ）灌漑や現地コントロールヘッド向けに最適化されています。

特長と利点

• ライン圧駆動、油圧制御
  • 下流の灌漑コンポーネントやエミッタを保護
• 減圧サーボパイロット
  • 精密な調整を実現する動的統合ニードルバルブ
  • 0.5 bar（7 psi）まで設定可能
  • 非常に低いヒステリシスで安定した制御
• 工学用複合材の産業デザインバルブ
  • 耐久性が高く、薬品・キャビテーションに強い構造
  • 内部ボルト・ナットがないため腐食や故障リスクを低減
• hYflow 'Y' 本体（"Look Through" デザイン）
  • 低圧損で超高流量を確保、長距離のドリップラインに適合
• ユニタイズド FST（Flexible Super Travel）ダイヤフラムとガイドプラグ
  • 精密で安定した制御、スムーズな閉止
  • 低い開弁・作動圧でダイヤフラムの侵食を防止
• 簡単なインライン点検・保守

代表的な用途

• ドリップテープ（滴下テープ）システム
• 低設定圧の灌漑ゾーン
• 低供給圧の配水ネットワーク
• 省エネ型灌漑システム

追加仕様

• M : 流量ステム（4"L、6"R サイズを除く）
• 5 : プラスチック製テストポイント
• Z : 手動セレクタ
• V3 : Victaulic PVC アダプタ 3"
• V4 : Victaulic PVC アダプタ 4"

技術仕様

• ブランド: BERMAD
• 型番: IR-120-Zb
• シリーズ: 100 シリーズ
• 製品タイプ: 油圧作動、ダイヤフラム式減圧弁
• 用途/セグメント: 灌漑（ドリップテープおよび現地コントロールヘッド）
• 動作: 油圧式
• パイロット型式: 動的統合ニードルバルブを備えた減圧サーボパイロット
• 設定可能な下流圧: 最低 0.5 bar（7 psi）
• 本体設計: hYflow 'Y' Look Through、超高流量・低圧損
• ダイヤフラム: Unitized FST（Flexible Super Travel）とガイドプラグ
• 材料: 工学用複合材、薬品・キャビテーション耐性、内部ボルト/ナットなし
• 保守性: 簡単なインライン点検とサービス
• オプション: M、5、Z、V3、V4
• 内部参照 / バーコード: 127438
