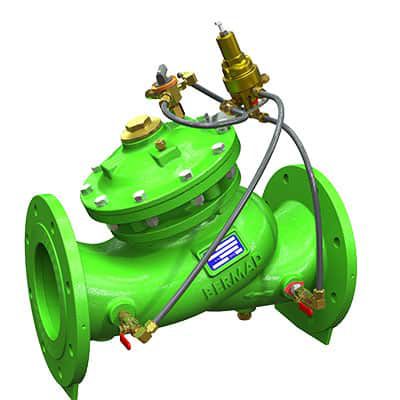

グローブバルブ IR-720-3W-XZ

油圧式制御減圧

説明
BERMADの減圧弁 IR-120-3W-XZ は、膜（ダイアフラム）作動の油圧式制御弁で、高い上流圧を低く一定の下流圧に減圧するよう設計されています。ライン圧の低下時には完全開放し、灌漑の配水網やフィールド制御ヘッド向けに最適化されています。

特徴と利点

• ライン圧駆動、油圧制御
  • 下流のシステムや灌漑機器を保護
  • ライン圧低下時に完全開放し流量を確保
• 工学用コンポジット製バルブ、産業仕様の設計
  • 現場で幅広いエンド接続に対応可能
  • 配管の曲げや油圧応力を低減する可動フランジ接続
  • 耐久性が高く、薬品やキャビテーションに耐性
• hYflow 'Y' ボディ（"Look Through"設計）
  • 低圧損での超大流量性能
• ユニタイズド "Flexible Super Travel" (FST) ダイアフラムとガイド付きプラグ
  • 正確で安定した制御、滑らかな閉止
  • 低い作動圧で駆動可能
  • ダイアフラムの侵食や変形を防止
  • 現場でのインライン点検・保守が容易

主な用途

• 自動灌漑システム（フィールド制御ヘッド、配水ライン）
• 配水ネットワークでの減圧・圧力管理
• 供給圧が変動するシステム
• 灌漑配水センターやバルブステーション
• 省エネ型灌漑システム

追加機能

• M : フローステム / 開度制限（4"L、6"R サイズを除く）
• 5 : プラスチック製テストポイント
• V3 : Victaulic PVC アダプター 3"
• V4 : Victaulic PVC アダプター 4"

仕様 / 技術データ

• モデル: IR-120-3W-XZ
• シリーズ: 100 Series
• 製品種別: 減圧弁（3ウェイ制御 & 手動セレクター）
• 動作: ライン圧駆動、油圧制御
• 作動方式: ダイアフラム作動、ユニタイズドFSTダイアフラムとガイド付きプラグ
• ボディ: 工学用コンポジット、hYflow 'Y' ボディ（"Look Through"設計）
• 主な特性: 低圧損での超大流量性能、薬品・キャビテーション耐性
• 典型用途分野: 灌漑（フィールド制御ヘッド、配水ライン）
• 現場適応性: 幅広いエンド接続に対応、油圧応力を低減する可動フランジ接続
• オプション/アクセサリ: M、5、V3、V4
• 内部ID / バーコード: 26836
