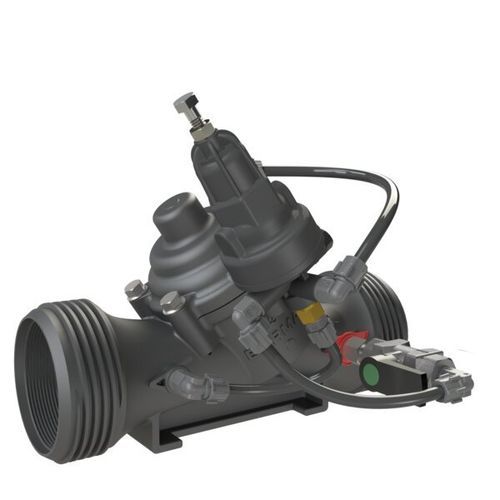

油圧式リリーフ弁 IR-13Q

ダイヤフラム式油圧操作

概要
BERMADのIR-13Q-2Wは、油圧作動・ダイヤフラム駆動の制御弁で、設定上限を超えた際にラインの過圧力を逃がすために設計されています。システム圧力の上昇に対して即時かつ高い再現性で反応し、完全に開放します。IR-13Q-2Wは滑らかで滴下のない確実な閉止を提供します。

油圧制御弁

• ライン圧力駆動
• 応答時間が短い
• 長期にわたる滴下防止の密閉性

エンジニアードコンポジット弁 - 工業グレード設計

• 現地で幅広いエンド接続に適応可能
• 化学薬品やキャビテーションに耐性

hYflow 'Y' バルブボディ（'Look Through' デザイン）

• 低圧損での超大流量能力

ユニタイズド 'Flexible Super Travel' (FST) ダイヤフラムとガイド付きプラグ

• 滑らかな閉止を伴う正確で安定した制御
• 低作動圧で動作
• ダイヤフラムの侵食や変形を防止
• インラインでの簡易点検・保守

主な用途

• システム破裂保護
• 瞬間的な圧力ピークの除去
• システム故障時の視覚的表示
• フィルター破裂保護

追加機能

• 5 : プラスチック試験接続
• V3 : Victaulic PVC アダプター 3"
• V4 : Victaulic PVC アダプター 4"

仕様 / 技術データ

• 型式: IR-13Q-2W
• シリーズ: 100 シリーズ
• ブランド: BERMAD
• 動作: 油圧作動、ダイヤフラム駆動
• 機能: 迅速な圧力解放 — システム圧力が設定上限を超えると完全に開く
• 閉止: 滑らかで滴下のない閉止
• ボディ設計: hYflow 'Y' ボディ（'Look Through'）で大流量かつ低圧損
• ダイヤフラム: ユニタイズド FST（Flexible Super Travel）ダイヤフラム、ガイド付プラグ — 正確で安定した制御、低作動圧
• 材質: エンジニアードコンポジット、化学薬品・キャビテーション耐性
• 保守: インラインでの簡易点検・保守性
• 代表的な用途: ポンプ場、配水ライン、現地制御ヘッド、サージおよび破裂保護
• 内部コード / バーコード: 27060
