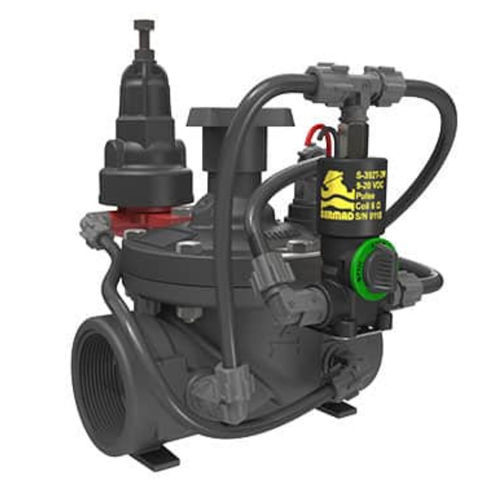

グローブバルブ IR-220-55-3W-MX

油圧操作電気作動流量調整用

製品概要
BERMAD IR-220-55-3W-MX 減圧制御弁は、3ウェイトリオ電磁弁とフローステム（流量調節棒）を備えた、ライン圧駆動の油圧式・膜作動型制御弁です。上流の高圧を下流で一定の低圧に維持し、需要変動にかかわらず圧力を安定させます。ライン圧の低下時には完全に開き、電気信号により開閉します。本機は灌漑用途専用に設計されており、メーカー保証は許可された使用に限定されます。

特長と利点

• ライン圧駆動、油圧制御
  • 下流システムを過圧から保護
  • ライン圧低下時に完全開放
  • 3ウェイトリオ電磁弁による電気式On/Off制御
• スムーズな開閉動作
  • 下流圧力の正確で安定した制御
  • 低い作動圧で確実な動作を実現
• 複合材のハイドロ効率グローブバルブ構造
  • 流路が遮られない設計で可動部は一つ
  • 広い灌漑回路に対応する高流量能力
  • 化学薬品やキャビテーションに強い耐久性
• ユニタイズド柔軟膜とガイド付きプラグ
  • 低流量時でも優れた調節性能
  • 膜の侵食や変形を防ぎ、寿命を延ばす
• 完全支持・バランスされた膜
  • 低作動圧で安定性を向上
• ユーザーフレンドリーな設計
  • インライン点検・保守が容易で稼働停止時間を短縮

主な用途

• 自動灌漑システム
• 点滴灌漑ネットワーク
• 圧力低減・安定化システム
• 供給圧力が変動するシステム
• 景観灌漑
• 省エネ型灌漑設備

追加機能

• M : フローステム（流量調節）
• 5 : プラスチック製テストポイント
• Z : 手動セレクタ

仕様 / 技術データ

• 型式: IR-220-55-3W-MX
• シリーズ: 200シリーズ
• 製品種別: 減圧弁（膜式、油圧駆動）
• 制御: 3ウェイトリオ電磁弁およびフローステム
• 動作: ライン圧で駆動される油圧式、膜作動；電気信号により開閉
• バルブ設計: 流路が確保された複合材ハイドロ効率グローブバルブ、可動部は一つ
• ダイアフラム: ユニタイズド柔軟膜、完全支持・バランス型
• 主要性能: 正確で安定した調整；ライン圧低下時の完全開放；低作動圧；高流量能力
• 耐久性: 化学薬品およびキャビテーションに対する耐性
• 想定用途: 灌漑用途専用に設計
• 製造元: BERMAD
• 内部製品バーコード（ページ）: 27563
