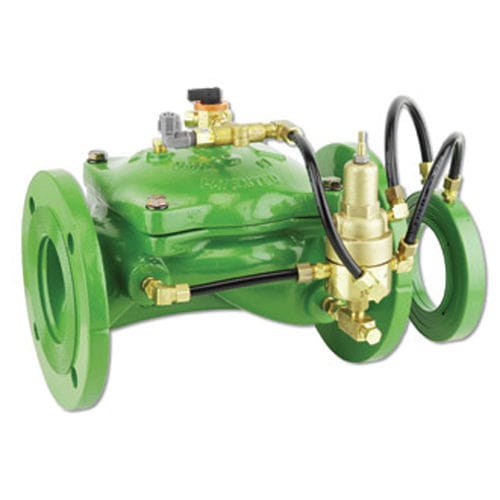

ダイヤフラム式バルブ IR-470-50-bRUZ

油圧操作制流配電

概要
BERMAD IR-470-RUZb 流量制御弁は、ダイヤフラム駆動の油圧式制御弁で、システムの要求流量を一定の設定最大流量に制限するよう設計されています。2ウェイ制御回路、手動セレクタ、金属製制御アクセサリが付属し、灌漑配水ネットワーク向けに最適化されています。

主な特長

• 配管圧力駆動の油圧制御 — 配管の充填率を制限し、過剰な消費要求を防止
• 高度なハイドロ効率グローブ設計 — 流路が開放され、可動部は1点、流量容量が大きい
• 完全支持・バランスダイヤフラム — 低い開弁・作動圧、低流量での精密な制御、漸進的な弁閉、ダイヤフラムの変形防止
• 油圧式流量検出（上流設置） — 可動部が無く、流れの整流不要

流量センサー

• 安定した測定と制御のため上流に設置
• 可動部を持たない堅牢な設計で保守負荷を低減

運用とメンテナンス

• 制御回路と手動セレクタによる簡単な流量設定
• 可動部が1つでアクセス可能な部品構成により、簡易なインライン点検と保守が可能

代表的な用途

• 自動灌漑システム
• 配管の充填制御
• 複数の独立した消費者システム
• 灌漑機械
• 配水センターおよびヘッダーステーション
• ろ過ステーション

製品識別 / 技術仕様

• 型式: IR-470-RUZb
• シリーズ: 400シリーズ
• 製品種別: 流量制御弁（油圧作動、ダイヤフラム駆動）
• 作動: 配管圧力駆動、油圧制御
• 制御機能: 2ウェイ制御回路、手動セレクタ、金属製制御アクセサリ
• 流量検出: 上流設置の油圧式流量センサー、可動部なし
• 設計: 流路が開放されたハイドロ効率の良いグローブ設計
• ダイヤフラム: 低作動圧での改善された低流量制御のために完全支持・バランス構造
• 典型用途分野: 灌漑
• 内部製品コード（ページデータバーコード）: 26441
