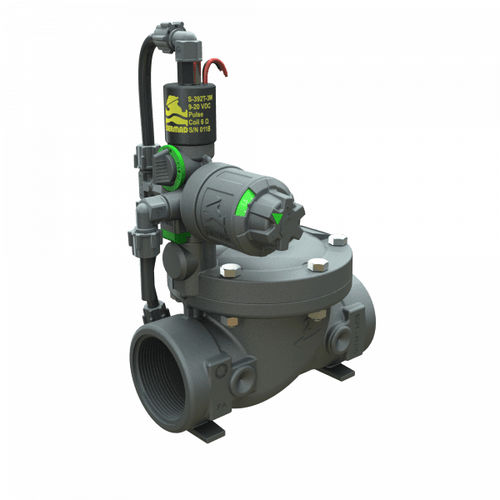

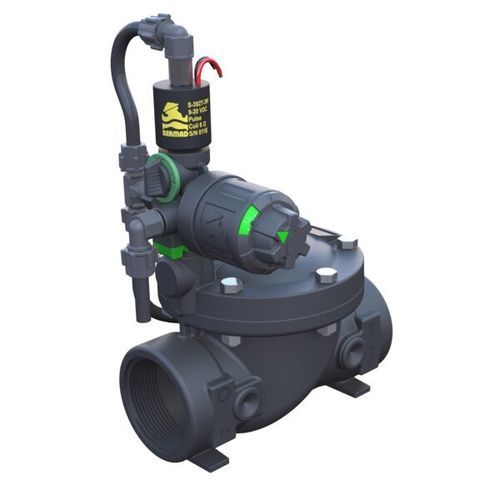

ダイヤフラム式バルブ IR-22T-55-3W-X

電動式調整用パイロット

製品概要
BERMADのトップパイロット式減圧調整弁 IR-22T-55-3W-X（ソレノイド制御オプション付）は、灌漑システム向けに高い上流圧を校正された一定の下流圧に低減します。3方向の統合パイロットは高解像度の調整ダイヤルを備え、迅速かつ正確なキャリブレーションが可能です。配管圧力が設定値を下回ると弁は完全に開き、ソレノイド装着時は電気信号に応じて開閉します。本弁は灌漑用途専用です。メーカー保証は許容された用途に限定されます。

配管圧力駆動、油圧式オン／オフ制御

• 下流の灌漑機器や配管網を保護
• 配管圧低下時に完全開放

3方向統合パイロット – 使いやすい設計

• 高解像度調整ダイヤルと目盛りにより圧力計不要で調整可能
• コンパクトなボックスサイズの一体型ソリューション
• ソレノイド制御はプラグ＆プレイで簡単に追加・取り外し可能
• 最大3"までのサイズに適合

滑らかな開閉動作

• 精確で安定した圧力制御
• 低い作動圧要件

複合材ハイドロ効率グローブ弁

• 高流量を確保する障害のない流路
• 可動部は1点で内部構造が簡素
• 化学薬品やキャビテーションに強い耐久構造

ユニタイズド柔軟ダイヤフラムとガイド付きプラグ

• 低流量時の優れた調整性能
• ダイヤフラムの侵食や変形を防止

完全支持かつバランスされたダイヤフラム

• 低い作動圧で作動

典型的な用途

• 自動灌漑システム
• 供給圧が変動するシステム
• 点/ゾーンバルブ（点滴・散水システム）
• 省エネルギー型灌漑設備

追加機能

• プラスチック製テストポイント
• 弁下流に½"の逆真空防止装置

仕様 / 技術データ

• 型式: IR-22T-55-3W-X
• 商名: Top Pilot Pressure Reducing Valve
• シリーズ: 200 Series
• 制御: 3方向統合パイロット、ソレノイドオプション（プラグ＆プレイ）
• 動作: 配管圧力駆動、油圧式On/Off制御；ソレノイド装着時は電気信号に応答して開閉
• 適用: 灌漑用途（灌漑専用）
• 弁種: 複合材ハイドロ効率グローブ弁
• 対応サイズ: 最大3"
• 主な特徴: 高解像度調整ダイヤル、ユニタイズド柔軟ダイヤフラムとガイド付きプラグ、完全支持かつバランスされたダイヤフラム
• 付加: プラスチック製テストポイント；弁下流の½"逆真空防止
• サイト製品コード / バーコード: 882795
