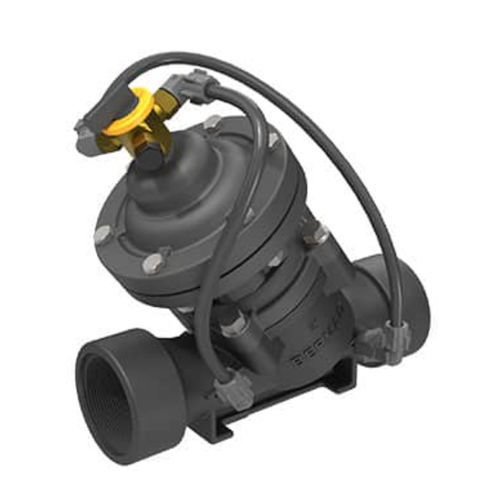

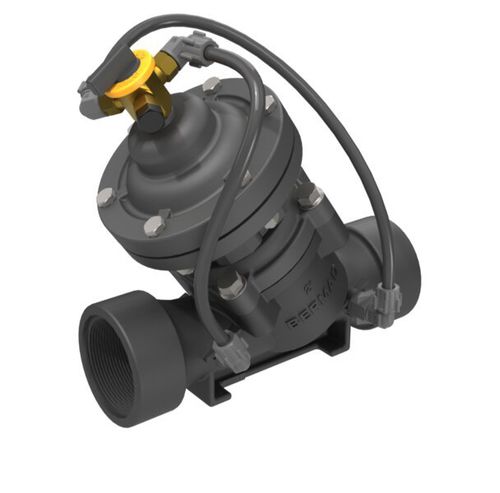

ダイヤフラム式バルブ IR-120-DC-PD-Z

油圧操作パイロット調整

製品概要
BERMAD 型式 IR-120-DC-PD-Z の比例式減圧弁は、二重室構造のライン圧駆動、油圧作動、ダイアフラム（膜）駆動の無パイロット制御弁で、上流の高圧を一定比で下流の低圧に低減します。二重室設計により、応答性が高く、要求の厳しい制御条件でも安定した調整が可能です。

特徴と利点

• 油圧式二重室制御弁
  • ライン圧力で駆動
  • 完全駆動の開閉
  • 保護されたダイアフラム
  • 衝撃のない閉止特性（ノンスラム）
• シンプルな設計
  • コスト効率に優れるソリューション
  • 保守が容易
  • パイロットや外部制御アクセサリ不要
• エンジニアードコンポジット構造
  • 産業用グレードの設計
• hYflow 'Y' バルブボディ（'Look Through' デザイン）
  • 低圧損での超高流量能力
• ユーザーフレンドリーな設計
  • ライン内での点検およびサービスが容易

代表的な用途

• 減圧システム
• 長い下り配管
• 直列減圧
• 漏れや破裂の保護
• 高差圧システム
• キャビテーション損傷の保護
• 絞り音の低減

技術仕様

• 型式: IR-120-DC-PD-Z
• シリーズ: 100-DC Series
• 製品タイプ: 比例式減圧弁 - 二重室
• 作動: 二重室油圧式、ダイアフラム作動、無パイロット
• 駆動: ライン圧駆動（油圧）
• バルブボディ: hYflow 'Y'、'Look Through' デザインで超高流量かつ低圧損
• 性能: 完全駆動の開閉；ノンスラム閉止；要求の厳しい制御での高速応答
• 保守: ライン内点検および簡易サービス；保護ダイアフラム；外部パイロットや制御アクセサリ不要
• 用途: 灌漑の減圧、下り配水、キャビテーション保護および騒音低減
• 製品バーコード（内部）: 127459
• セグメント: Irrigation
