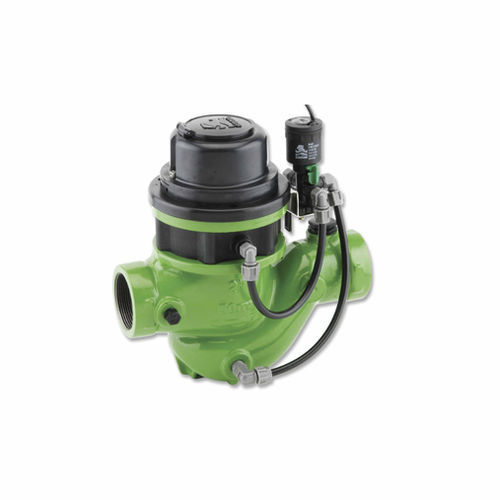

ダイヤフラム式バルブ 910/M0-LS-2W-K-R02

電動式水2方向

概要
BERMADのハイドロメーター IR-910-M0-3W-KX は、ウォルトマン式タービン水道計と、油圧作動のダイヤフラム制御弁をソレノイドで作動させるユニットを一体化しています。灌漑および配水システム向けに設計され、主幹流量計と電気制御の開閉弁の両方の機能を担います。真空封止の磁気連結式計測器を備え、正確な体積測定が可能です。遠隔監視用のパルス出力をオプションで提供します。

主な特徴と利点

• 制御弁と流量計を一体化 — 設置スペースを削減し施工を簡素化
• ソレノイド制御の油圧式ハイドロメーター — ライン圧で作動、電気制御のOn/Off動作
• 真空封止の磁気駆動計器 — 湿潤を伴わないギアトレインで信頼性の高い体積測定を実現
• 入口・出口に内蔵フローストレーナー — 整流長を短縮し精度を維持
• 流量計キャリブレーション装置内蔵 — 現場での調整を容易化

典型的な用途

• 自動灌漑制御ヘッドおよび配水ライン
• 遠隔地および高架の灌漑システム
• 遠隔流量データの取得およびテレメトリ統合
• 農業ネットワークにおける流量監視、スケジューリング、漏水管理

追加機能

• Z: 手動セレクター
• ME: 電子式レジスターのアップグレードキット利用可能
• 遠隔監視用にテンションフリーのリードスイッチ式パルス出力を選択可能

技術仕様

• ブランド: BERMAD
• 型番: IR-910-M0-3W-KX
• シリーズ: 900 シリーズ
• 機器種別: ソレノイド制御式ハイドロメーター、ウォルトマン式タービン計と油圧式ダイヤフラム制御弁の組合せ
• レジスター: 磁気駆動、真空封止の磁気連結レジスター (M0)
• 制御: 電気指令によるソレノイド開閉（On/Off）
• 構成: 3方弁、複合制御ループおよびアクセサリ (K)
• パルス出力: オプション、テンションフリーのリードスイッチ式; 複数のパルス構成に対応
• 流量整流: 入口/出口に内蔵整流器を配置し整流距離を短縮
• 校正: 流量計測用の統合キャリブレーション装置
• 主用途: 灌漑用コントロールヘッド、配水ライン、機械化およびマイクロ灌漑システム
