液体用密度計 IR-910-ME-LS-3W-KX

インライン測定装置産業用

概要

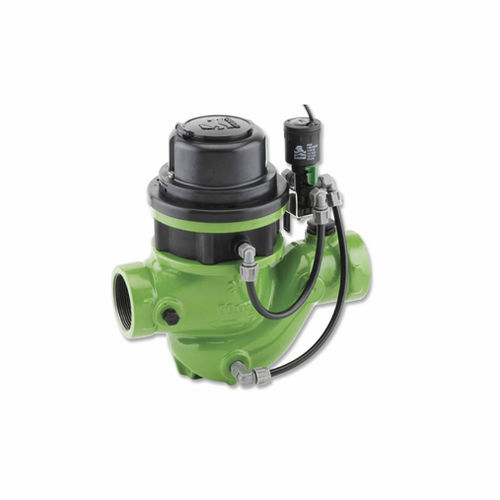

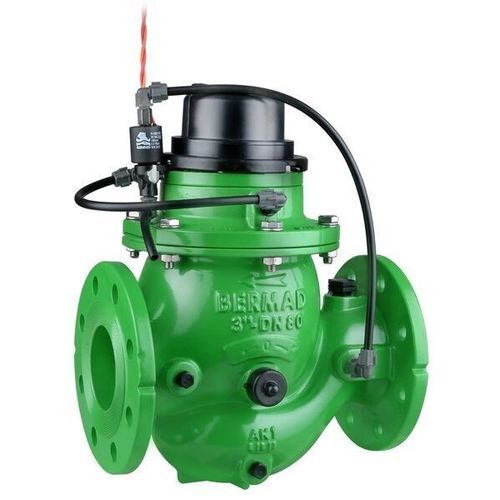

BERMAD IR-910-M0-3W-KX は、ウォルトマン式タービンの水量計とダイヤフラム駆動の油圧式制御弁を統合したソレノイド（電磁弁）オン/オフ操作対応のハイドロメーターです。主流の流量計とソレノイド作動弁の機能を兼ね備え、磁気駆動で真空密封された表示器により正確な体積測定を行い、遠隔監視向けのオプションパルス出力を備えられます。

主な特徴

• バルブと流量計を一体化した設計により設置スペースと部品点数を低減
• ソレノイド制御の油圧式ハイドロメーター：配管圧力による作動、電気的なオン/オフ制御
• 磁気駆動・真空密封表示器（M0）：乾式ギアトレインと無電圧リードスイッチによるパルス出力オプション
• 入口・出口に内部フローストレートナーを備え、整流長を短縮して精度を維持
• 現場での精密な較正を可能にする流量較正機構を内蔵

典型的な用途

• 自動灌漑システムおよび配水ネットワーク
• 遠隔地や高架設備での導入
• 遠隔流量データの収集・テレメトリ
• 配水ラインでの流量監視および漏水管理

追加オプション

• Z：手動セレクター
• ME：電子表示器（アップグレードキットあり）

備考
磁気駆動仕様は M0 と表示。複合制御ループおよびアクセサリは K と表示。製品は3ウェイ構成で提供可能。一体化設計により設置工数と部品数が削減されます。

仕様 / 技術情報

• 型式：IR-910-M0-3W-KX
• シリーズ：900 シリーズ
• 製品種別：ソレノイド制御ハイドロメーター（油圧式ハイドロメーター + ソレノイド作動弁）
• 計測方式：ウォルトマン式タービン水量計
• 表示器：磁気駆動、真空密封表示器（M0）
• 制御ループ／アクセサリ：複合制御ループとアクセサリ（K）
• 弁構成：3ウェイ
• 駆動方式：配管圧力駆動の油圧式作動；ソレノイドによる電気的オン/オフ
• パルス出力：リードスイッチ（無電圧）、複数のパルス組合せ、オプション
• フロー整流：入口および出口の内部整流器
• 校正：内蔵流量校正装置
• カタログ／内部バーコード：27625
• 典型分野：灌漑
