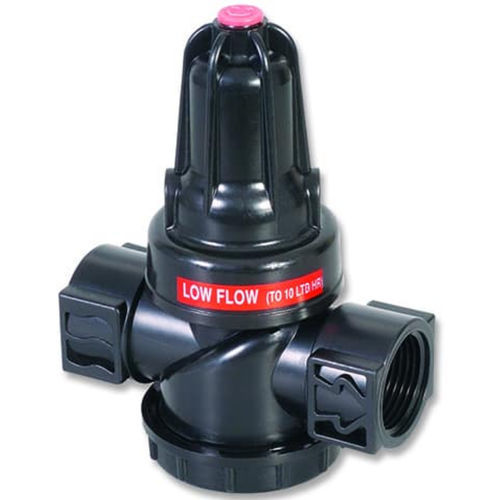

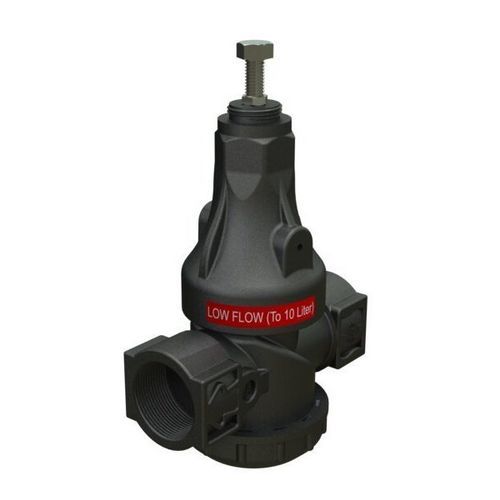

水用圧力調整弁 / 減圧弁 1”- PRV-05

メンブレンエラストマーエラストマー

概要
BERMADの調整可能な直動式低流量減圧弁（モデル1-PRV-05）は、油圧力と設定ばね力の均衡を図る圧力応答型のロールダイアフラムで作動します。複合材のボディとトリムを採用し、特殊な絞りプラグとエラストマーシールが付属しています。供給側の高い圧力を、ほぼゼロの需要時でも安定した低い下流圧力に低減します。低流量条件での安定した圧力制御が求められる灌漑システム向けに設計されています。

特徴と利点

• 先進的な構造材料
  • 高い機械的強度を持つ複合材ボディとトリム
  • 圧力・流量・気象に対する実証済みの耐性
• 調整可能な直動式制御
  • 下流圧力を一定に維持
  • 圧力変動に対する即時応答
  • 季節や段階に合わせた調整が可能
• ユニタイズドロールダイアフラムとガイド付きプラグ
  • 精度の高い安定した制御
  • ダイアフラムの変形や摩耗を防止
• 取り付け・保守の容易さ
  • 任意の姿勢での設置が可能
  • インラインでの簡単な点検・保守

主な用途

• 配水ラインの側方ライザー
• 非補償ドリップラインの流量固定
• 側管末端の破裂保護
• 限界区画の圧力低減
• 潅漑機のスプリンクラ流量制御
• 単一スプリンクラの流量固定

仕様 / 技術的仕様

• モデル: 1-PRV-05
• シリーズ: PRV
• 公称寸法: 1"（モデル表記による）
• 接続: メスねじ - メスねじ
• 作動方式: 調整可能な直動式、圧力応答型ダイアフラム
• ボディ＆トリム: 複合材
• 主要部品: 特殊絞りプラグとエラストマーシール；ユニタイズドロールダイアフラムとガイド付きプラグ
• 対象用途: 低流量での圧力低減およびほぼゼロ需要時の下流圧一定維持
• 設置: 任意の姿勢；インライン点検・保守が簡単
• 内部コード / バーコード: 28137
