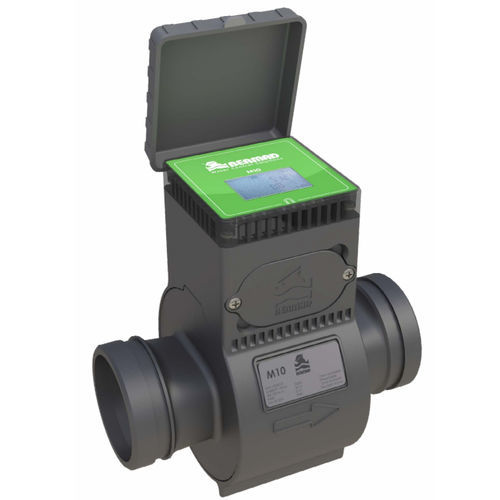

電磁式流量計 IR-M10

密度水用ポリアミド製

概要
M10はDN50～DN150の範囲をカバーする溝付き複合材流路の電磁式流量センサーです。コンパクトで軽量な設計により、低流量および高流量における精密で再現性のある計測を可能にし、懸濁固形物を含む用途にも対応します。M10センサーはファラデーの原理で動作します：複合流路の上部と下部に配置されたコイルが磁場を生成し、その磁場を通過する導電性流体が電極に流量に比例した電圧を誘起します。

製品の特長

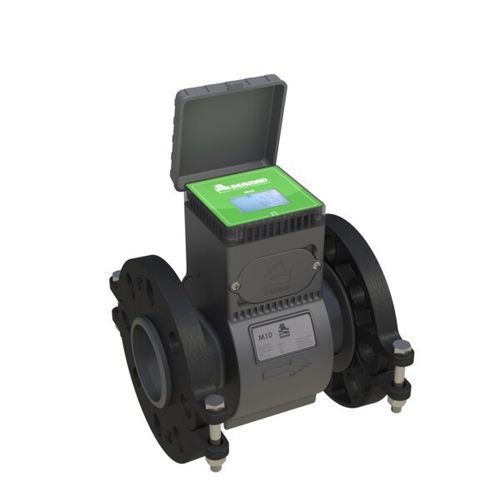

• 分割フランジ構成
• 溝付き接続による柔軟な設置
• BluetoothおよびModbus通信対応
• 二重パルス出力
• 軽量複合材構造

機能と利点

• 可動部なし — 最小限の保守
• 多くの設置規格に適合する溝付き接続
• 長期にわたる安定性と精度；多くの用途でフィルタ不要
• 狭小スペースへの設置に適したコンパクトで軽量な設計
• 極低流量から高流量まで正確に計測
• 双方向計測に対応
• 二液成分樹脂で内部部品を保護し外的要因への耐性を向上
• 幅広い測定レンジで多用途に対応

代表的な用途

• 灌漑システム
• 飲料水の地区計測
• 配水ネットワーク
• 直線距離が確保できない狭小な設置場所
• 極低流量・極高流量のプロセスや懸濁物を含む用途

技術仕様

• 型式：M10
• シリーズ：EFM Series
• センサー方式：電磁式（ファラデー原理）
• 適用口径：DN50〜DN150
• 接続：分割フランジ；溝付きオプション
• 通信：Bluetooth；Modbus
• 出力：二重パルス出力
• 構造：軽量複合材流路
• 保護：内部部品は二液成分樹脂で保護
• 保守：可動部なし；保守最小限
• 計測：双方向；低流量を含む広範囲で高精度
• 内部コード／バーコード：572143
• ドキュメント：製品シート（メートル／インペリアル）、IOMマニュアル、CADファイルあり
