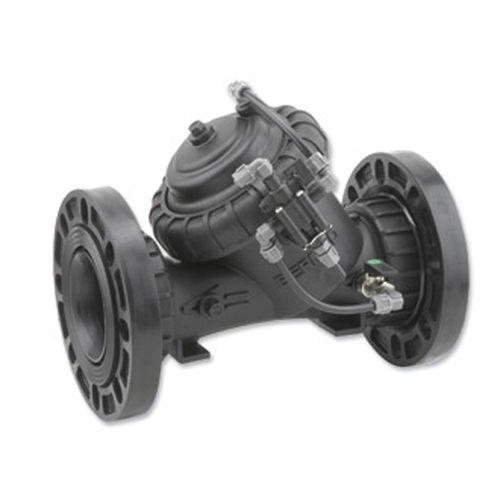

ダイヤフラム式バルブ IR-105-54-X

油圧操作制御調整

概要
BERMAD の油圧リレ制御付油圧制御弁は、油圧作動のダイヤフラム式オン/オフ弁で、通常は閉位置です。遠隔圧力信号で開き、その信号が失われると閉止します。灌漑および配水インフラ向けに、遠隔信号の増幅と確実な遮断を目的として設計されています。

主な特徴

• 配管圧で駆動する油圧作動
• リレー増幅を備えた油圧制御のオン/オフ機能
• 制御圧喪失時に閉止
• 弱い遠隔指令を増幅・中継

設計と材料

• 灌漑用途に適したエンジニアードコンポジット構造
• 現場で複数のエンド接続に適応可能
• 化学薬品およびキャビテーションに耐性のある材料

hYflow 'Y' ボディ — "Look Through" 設計

• 流れを貫通させる Look Through 構造により、大流量で低圧力損失を実現

ダイヤフラムと内部構成

• 一体型の柔軟なダイヤフラムとガイド付きプラグによる精密で安定した制御
• スムーズな閉止と低駆動圧を実現
• ダイヤフラムの侵食・変形を防止
• ライン上での簡易点検・保守

標準的な用途

• 自動灌漑システムおよびフィールドコントロールヘッド
• 配水センターおよび分配ネットワーク
• 低供給圧の灌漑システム
• 省エネルギー型灌漑設備

追加機能 / オプション

• M：フローステム（4"L、6"R サイズを除く）
• 5：プラスチック製テストポイント
• Z：手動セレクタ
• V3：Victaulic PVC アダプタ 3"
• V4：Victaulic PVC アダプタ 4"

技術仕様

• 商用モデル：IR-105-54-3W-X
• 製品シリーズ：100 シリーズ
• 動作：通常閉 — 遠隔圧力で開き、指令喪失で閉止
• 駆動方式：油圧作動、ダイヤフラム式
• 機能：遠隔指令を増幅／中継する油圧リレーを備えたオン/オフ弁
• ボディ設計：hYflow 'Y'、Look Through による高流量・低圧力損失
• 構造：エンジニアードコンポジット、化学薬品・キャビテーション耐性
• 内部：一体型ダイヤフラムとガイド付きプラグで精密制御とダイヤフラム保護を実現
• 保守性：ライン上での簡易点検・サービス
• オプション：M、5、Z、V3、V4
• 想定市場：灌漑 — フィールドコントロールヘッド、配水、機械化・マイクロ灌漑
