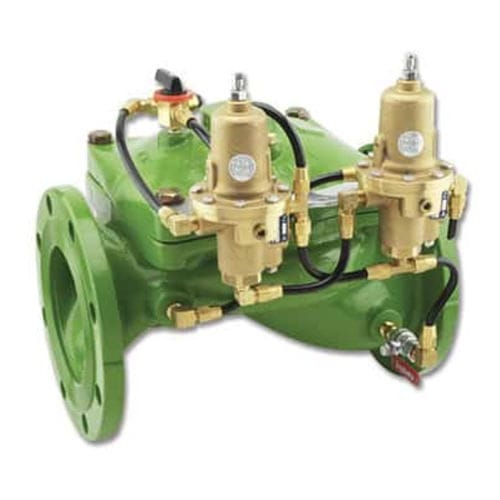

ダイヤフラム式バルブ IR-423-RXZ

油圧操作減圧圧力保持

概要

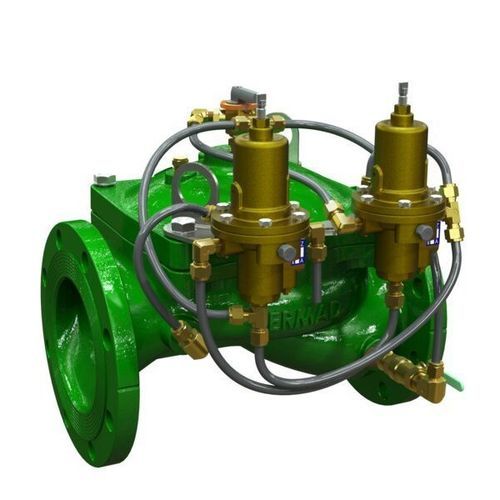

BERMAD 型式 IR-423-3W-RXZ の減圧および保持弁は、油圧作動・ダイアフラム駆動の制御弁で、2つの独立した機能を備えています。流量の変動や下流圧の変動に関係なく所定の最小上流圧を維持し、また流量の変動や過大な上流圧があっても下流圧が設定上限を超えないように防止します。

特長と利点

• ライン圧駆動、油圧制御
  • 圧力ゾーンの優先化
  • 低圧ゾーンの保護
  • システム充填の制御
  • 配管の空洞化防止
  • ポンプの過負荷・キャビテーション保護
  • 地下水のドローダウン時の補償
  • 下流システムの保護
• 高効率グローブ形状デザイン
  • 遮られない流路
  • 可動部は1点のみ
  • 高流量能力
• 完全支持・バランス型ダイアフラム
  • 低作動圧で駆動可能
  • 低流量域での優れた制御性能
  • 弁の徐閉動作
  • ダイアフラムの歪み防止
• 操作性を考慮した設計
  • 圧力設定が容易
  • インラインでの点検・保守が簡単
  • 制御機能の追加が容易

典型的な用途

• 配管の充填制御ソリューション
• フィルター逆洗時の圧力保持
• ポンプ循環システム（オリフィス付）
• 減圧システム
• 配管の空洞化防止

追加機能

• F : 大型制御フィルター
• I : 位置指示器アセンブリ
• M : フローステム

仕様 / 技術データ

• モデル: IR-423-3W-RXZ
• シリーズ: 400 シリーズ
• 製品種別: 減圧および保持弁（油圧作動、ダイアフラム駆動）
• 制御: 3ウェイ制御、手動セレクタおよび金属製制御アクセサリ
• 主要機能: 上流側の最小圧力維持；下流側の設定最大圧力超過防止
• 設計の要点: 高効率グローブ設計；完全支持・バランス型ダイアフラム；遮られない流路；可動部は1点のみ
• 典型的な用途: 現場制御ヘッド、配水管、フィルター逆洗、ポンプ循環および圧力管理システム
• 内部製品バーコード（ページ）: 26208
