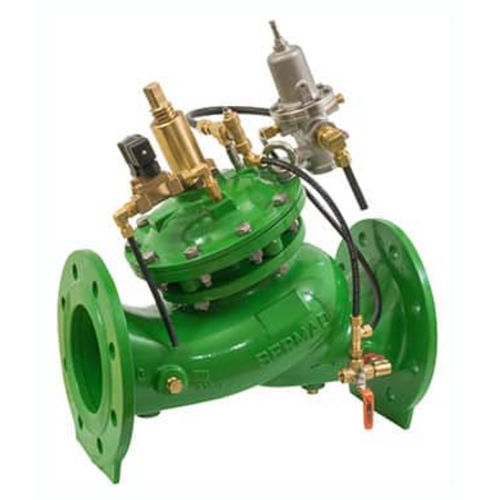

ダイヤフラム式バルブ IR-735-55-M

油圧操作調圧ライン用

概要
油圧式でソレノイド制御のオフライン型サージ予知制御弁。電気信号で事前に開弁して戻ってくる高圧波を吸収し、系統の過圧を緩和します。閉止は滴下無し（drip‑tight）で制御されたプロファイルにより、閉止時の過渡的なサージを防ぎます。現場でのインライン保守に対応した設計です。

主な特徴と利点

• 優れた耐キャビテーション特性
• 可変系統要求に対応する広い流量範囲
• 高い安定性と精密な制御性
• 漏れを防ぐ滴下無しのシール性能（drip‑tight）

ダブルチャンバー設計

• スムーズな作動を実現する緩和されたバルブ応答
• 保護・隔離されたダイアフラム
• 非常に低い入口圧でも動作可能なオプション
• 過渡的な圧力ピークを防ぐ制御された閉止曲線

追加機能

• モジュラーで柔軟な設計 — オプション追加が容易
• 抵抗の少ない流路で圧力損失と摩耗を最小化
• 低流量で安定した制御を実現するV‑Port絞りプラグ（オプション）
• 飲料水・プロセス水対応の高品質材料
• インラインでのアクチュエータ整備が可能 — メンテナンスが容易
• EN‑1074、NSF/ANSI 61‑372、WRAS、AS 5081等の機能・飲料水規格に適合

代表的な用途

• ポンプ場／揚水施設 — サージ制御および保護

動作例／デモ

• ポンプ場におけるサージ保護シナリオでの事前開弁挙動や利点を示す製品デモ・適用動画が利用可能です。

仕様／技術仕様

• 製品種別：サージ予知制御弁
• 型式：735-55-M
• シリーズ：700 Sigma Series
• 動作：油圧式、ソレノイド制御、オフライン；戻り高圧波を吸収し過圧を緩和するための事前開弁
• アクチュエータ設計：保護・隔離されたダブルチャンバー式ダイアフラム
• オプション：機械式流量ステム、V‑Port絞りプラグ、位置表示、リミットスイッチ、位置トランスミッタ
• 流路：障害物のない／半直線の流路
• 保守性：インラインでの分解整備対応
• 性能：広い流量域、高い安定性と精度、優れた耐キャビテーション性、滴下無しの閉止
• 認証：EN‑1074、NSF/ANSI 61‑372、WRAS、AS 5081（および地域の基準）
• 適用分野：水道、灌漑、ポンプ場、サージ保護システム
