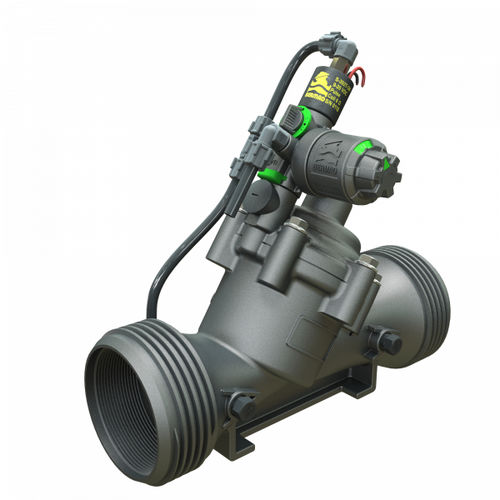

ダイヤフラム式バルブ IR-12T-55-3W-X

油圧操作電気作動パイロット

概要
BERMAD の Top‑pilot 圧力低減制御弁 IR-12T-55-3W-X は、統合された3方パイロットとオプションの3方ソレノイドを組み合わせた、灌漑および給水システム向けのコンパクトなプラグ＆プレイ型圧力制御弁です。高分解能の調整ダイヤルにより迅速かつ正確な較正が可能です。本弁は流量変動にかかわらず上流側の高い圧力を設定された一定の下流圧に低減し、配管圧が設定値を下回ると完全開放します。ソレノイドが装着されている場合は、電気信号で開閉します。

特長と利点

• 配管圧駆動、油圧式オン/オフ制御
  • 下流機器や灌漑区画を保護
  • 配管圧低下時に完全開放し安定供給を確保
• 統合3方パイロット — 操作性重視の設計
  • 外部圧力計を使わずに較正可能な高分解能調整ダイヤル
  • バルブステーションへの設置を容易にするコンパクトな「ボックスサイズ」
  • ソレノイド制御は容易に追加・取り外し可能
  • 最大3"までの全サイズ対応
• エンジニアードコンポジット製バルブ（産業向け設計）
  • 現地で多様な接続に適合可能
  • 化学薬品・キャビテーションに強く長寿命
• hYflow 'Y' ボディの "Look Through" デザイン
  • 低圧損で非常に高い流量能力
• 一体型 Flexible Super Travel (FST) ダイヤフラムとガイド付きプラグ
  • 正確で安定した制御とスムーズな閉止
  • 低作動圧で駆動可能
  • ダイヤフラムの侵食・変形を防止

主な用途

• 自動化された灌漑の主管・支管
• 供給圧が変動する区画
• 点滴・スプリンクラーシステムの区画弁
• 省エネ型灌漑ネットワーク

追加機能

• 5：プラスチック製試験ポイント
• Z：手動セレクタ
• V3：Victaulic PVC アダプタ 3"
• V4：Victaulic PVC アダプタ 4"

技術仕様

• 型式：IR-12T-55-3W-X
• シリーズ：100 Series
• 弁種：統合3方パイロットおよびオプションの3方ソレノイド制御を備えたトップパイロット減圧弁
• 制御：高分解能調整ダイヤルを備えた統合3方パイロット
• 動作：流量に関係なく上流圧を所定の下流圧に低減；低圧時に完全開放；ソレノイド装着時は電気的に開閉
• ボディ設計：高流量かつ低圧損を実現する hYflow 'Y' "Look Through"
• 構造：エンジニアードコンポジット — 化学薬品・キャビテーション耐性
• ダイヤフラム/プラグ：一体型 FST ダイヤフラムとガイド付きプラグ
• 対応サイズ：最大3"まで設計
• 現地適合性：各種エンド接続に適合可能、Victaulic オプションあり
• オプション：プラスチック試験ポイント、手動セレクタ、Victaulic PVC アダプタ（V3、V4）
