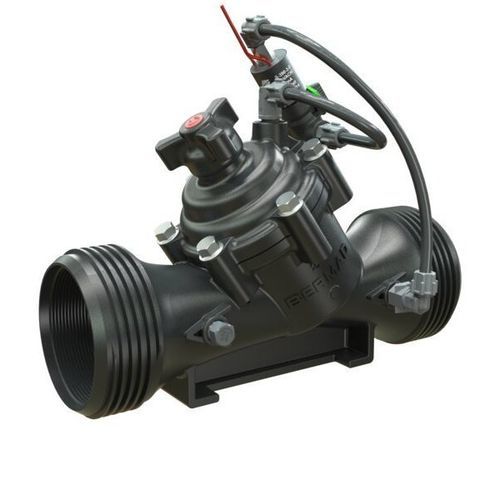

パイロット式電磁弁 IR-110-3W-X

3方向油圧式水

製品概要
BERMAD IR-110-3W-X ソレノイド式制御弁は、電気信号に応じて開閉する、膜式で油圧駆動の制御弁です。灌漑用途向けに設計されており、電気的なオン/オフ操作（3ウェイ制御）を提供し、100シリーズに属します。

主な特長と利点

• 油圧式制御弁
  • 配管圧（ライン圧）で駆動
  • 電気的に制御されるオン/オフ動作
• エンジニアードコンポジット製バルブ（産業仕様設計）
  • 現地で幅広い末端接続に適応可能
  • 関節付きフランジ接続により配管の曲げや油圧応力を排除
  • 化学薬品やキャビテーションに対する耐性を有する構造
• hYflow の 'Y' 形ボディ（"Look Through" デザイン）
  • 低損失での高流量性能
• ユニタイズド Flexible Super Travel（FST）ダイヤフラムとガイド付プラグ
  • 滑らかな閉止動作
  • 低い作動圧で動作
  • ダイヤフラムの侵食および変形を防止
• ユーザーフレンドリーな設計
  • インラインでの簡易点検とメンテナンス

代表的な用途

• 自動灌漑システム
• リモートおよび高所設置システム
• 配水センター
• 低供給圧の灌漑システム
• 省エネルギー型灌漑システム

追加機能

• M : フローステム（4"L、6"R サイズは除く）
• 5 : プラスチック製試験ポート
• Z : 手動セレクタ
• V3 : Victaulic PVC アダプタ 3"
• V4 : Victaulic PVC アダプタ 4"

仕様 / 技術データ

• 型式: IR-110-3W-X
• シリーズ: 100 シリーズ
• 製品タイプ: ソレノイド式制御弁（3ウェイ制御）
• 制御方式: 電動ソレノイド制御；ライン圧による油圧駆動
• 本体設計: hYflow 'Y' ボディ（Look Through デザイン）により高流量で低圧損
• ダイヤフラム / プラグ: ユニタイズド FST ダイヤフラムとガイド付プラグにより滑らかな閉止と低作動圧
• 材料: エンジニアードコンポジット製；化学薬品・キャビテーションに耐性
• 端末接続: 現地で幅広い接続に適応可能；関節付きフランジにより油圧応力を低減
• 保守性: インライン点検と簡易メンテナンス設計
• 代表的な付属品・オプション: フローステムのバリエーション、プラスチック試験ポート、手動セレクタ、Victaulic PVC アダプタ（3"、4"）
• 対象セグメント: 灌漑
• 典型的な設置場所: フィールド制御ヘッド、配水システム、ポンプ場およびその他の灌漑インフラ
• 内部参照 / バーコード（サイト）: 26580
