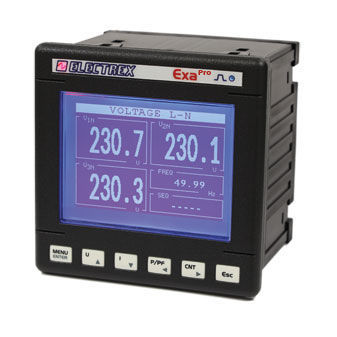

危険な環境用分析器 PFAE9-10102-E00 EXA PRO 96

三相電気回路用単相電気回路用工業用

製品概要
産業用途や過酷な環境向けに設計された単相/三相のエネルギーアナライザ。高精度で高調波および電力品質パラメータを測定し、外付けCT（../5A または ../1A、別売）による接続に対応。パネル取付寸法 96 × 96 mm、電源 230–240 VAC。

主な機能

• CT（../5A または ../1A）による接続（CTは含まれません）
• 精度等級 0.5S
• 電圧・電流のTHDおよびTDD測定
• 中性線電流の測定
• 最大/最小電圧の監視
• 最大電流および最大電力の測定
• 相ごとの有効エネルギー測定
• 位相順序検出および位相設定の構成

動作およびアラーム機能

• 4つのプログラム可能な動作タイマー
• 複雑な論理条件に対応した8つの設定可能なアラーム

表示および表示灯

• 測定値およびメニュー表示用グラフィックLCD
• キャリブレーション状態表示LED

通信およびファームウェア

• RS485によるModbus‑RTU通信
• ファームウェアはリモートアップデート対応；PUKコードによる機能拡張で導入後のアップグレードが可能

機械的・電気的仕様

• パネル取付寸法：96 × 96 mm
• 電源：230–240 VAC

規格

• EN 50470‑1、EN 50470‑3に準拠

技術仕様

• モデルファミリ：EXA PRO 96
• 製品コード：PFAE9-10102-E00
• 相：単相/三相
• 電流入力：CT ../5A または ../1A（CTは含まれません）
• 精度：クラス 0.5S
• 測定パラメータ：THD、TDD、中性線電流、Vmax、Vmin、Imax、最大電力、相ごとの有効エネルギー
• 位相順序検出：あり
• タイマー：4つのプログラム可能な動作タイマー
• アラーム：複雑なロジック対応の8つの設定可能なアラーム
• 表示：グラフィックLCD
• 表示灯：キャリブレーションLED
• 通信：RS485経由のModbus‑RTU
• ファームウェア：リモート更新可能；PUKコードで拡張可能
• パネル切欠 / 取付：96 × 96 mm
• 電源：230–240 VAC
• 適合規格：EN 50470‑1、EN 50470‑3
