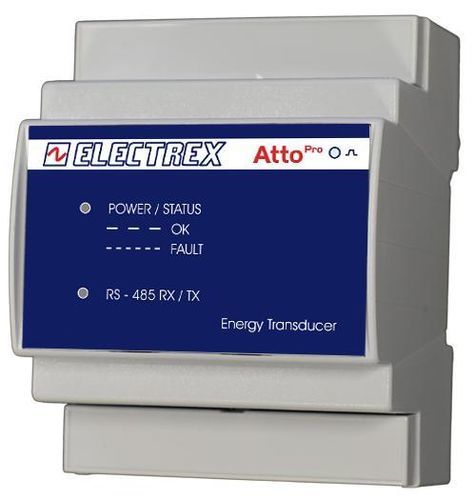

監視用分析器 PRA74-E0102-E00 ATTO PRO D4 ECT PLUG

電気回路網用AC ネットワーク電動式

製品概要
単相/三相エネルギーアナライザ（最大3本の単相ラインまで対応）。精度クラス0.5S。外付けECT電流変成器が必要（本体には含まれません）、例：100A 型番 PFAE000-09。

主な特長

• 電圧・電流のTHDおよびTDDを測定
• 中性線電流を測定
• 最大/最小電圧を測定
• 最大電流および最大電力を測定
• 各相の有効電力量を測定
• 相順検出と構成が可能
• 4つの動作タイマー
• 複雑な論理条件に対応する8つの設定可能なアラーム
• エネルギー校正用LED、状態LED、RS485通信LED
• Modbus-RTU（RS485）による通信
• ファームウェアはリモートでアップグレード可能、PUKコードで機能拡張が可能
• DINレール取付、4モジュール
• 接続：ねじ端子による取付
• 電源：230–240 VAC
• 規格：EN 50470-1、EN 50470-3に適合

製品コード
コード: PRA74-E0102-E00

ドキュメント

• Datasheet Femto Pro - Atto Pro（形式：pdf）

仕様 / 技術仕様

• 製品種別：単相/三相エネルギーアナライザ（最大3本の単相ライン）
• 精度クラス：0.5S
• 電流変成器：外付けECT（本体に含まれません） — 例：100A 型番 PFAE000-09
• 測定項目：THD、TDD（電圧・電流）、中性線電流、Vmax/Vmin、Imax、電力、有効電力量（各相）
• 相検出：相順検出および設定
• タイマー：動作タイマー4つ
• アラーム：8つの設定可能なアラーム（複雑な論理条件対応）
• 表示：エネルギー校正LED、状態LED、RS485通信LED
• 通信プロトコル：Modbus-RTU（RS485）
• ファームウェア：リモートでアップデート可能；PUKコードにより拡張可能
• 取付：DINレール、4モジュール
• 接続方法：ねじ端子
• 電源：230–240 VAC
• 準拠規格：EN 50470-1、EN 50470-3
