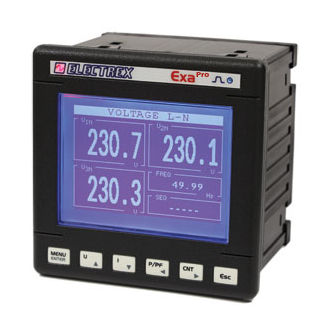

監視用分析器 PFAE9-1B102-EM0 EXA PRO 96 5A

発電所用工業用電力品質

製品概要
高調波および電力品質のエネルギーアナライザで、厳しい産業・商業環境向けに設計されています。高精度な高調波解析、相ごとのエネルギー計測、電圧イベントの記録を提供し、監視と規格適合に対応します。

主な機能

• 精度クラス 0.5S
• CT接続: ../5A または ../1A（CTは別売）
• 電圧・電流のTHDおよびTDD測定
• 中性線電流測定、Vmax/Vmin、Imax、有効電力測定
• 相ごとの有効エネルギー測定（全体および相別のエネルギーカウンタ）
• 三相電圧と3本の線電流に対する単一高調波解析を31次までリアルタイムで実行
• エネルギーカウンタや電圧イベント（停電、ディップ、サージ）を記録する内蔵データロガー
• 位相順序検出と設定
• 4つの動作タイマーと8つの設定可能なアラーム（複雑な論理条件対応）
• グラフィカルLCD表示と較正用LED
• Modbus-RTU（RS485）による通信
• ファームウェアはリモートで更新可能、PUKコードにより将来的な機能拡張に対応

用途
高調波解析、電圧イベントの記録、相別エネルギー管理が求められる産業プラント、商業施設、重要設備での電力品質解析およびエネルギーモニタリング。

提供されるドキュメント
製品データシートおよび設置マニュアルはメーカーサイトからダウンロード可能（PDF）。

技術仕様

• 製品コード: PFAE9-1B102-EM0
• モデルファミリ: EXA PRO 96
• パネル取付寸法: 96 × 96 mm
• 電源: 230–240 VAC
• CT接続: ../5A または ../1A（CTは別売）
• 精度: クラス 0.5S
• 高調波解析: 31次まで（三相電圧および線電流、リアルタイム）
• 測定項目: THD、TDD、中性線電流、Vmax/Vmin、Imax、有効電力、相ごとの有効エネルギー
• データロガー: 全体および相別のエネルギーカウンタ；電圧イベントを記録（停電、ディップ、サージ）
• アラームとタイマー: 4つの動作タイマー；8つの設定可能アラーム；複雑な論理対応
• 表示と表示器: グラフィカルLCD表示；較正LED
• 通信: Modbus-RTU（RS485）
• ファームウェア: リモート更新可能；PUKコードによる拡張対応
• 準拠規格: EN 50470-1、EN 50470-3
