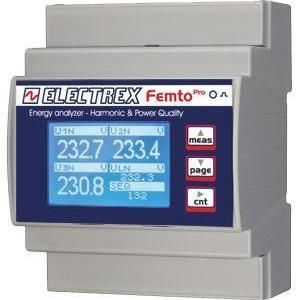

電気回路網用分析器 PFA64-1H102-E00 PFA64-1H102-E00 FEMTO PRO D4

AC ネットワーク工業用電力品質

製品概要
PFA64-1H102-E00 FEMTO PRO D4 は、単相および三相システム（最大3本の単相回線まで）向けの高調波・電力品質エネルギーアナライザです。精度クラス0.5Sを提供し、外部電流変成器（../5Aまたは../1A、CTは含まず）で接続します。電圧・電流のTHDおよびTDD、電流の中性線成分、最大/最小電圧、最大電流および電力、各相の有効エネルギーを計測します。3相の相電圧および3本の回線電流に対して、最大31次までの単一高調波解析をリアルタイムで実行します。位相順検出と位相設定の構成機能、グラフィックLCD、キャリブレーションLEDを搭載。通信はRS485によるModbus-RTU。ファームウェアはリモートでアップグレード可能で、PUKコードによる機能拡張に対応。DINレール取付、幅4モジュール、ねじ端子接続。電源 230-240 VAC。EN 50470-1 および EN 50470-3 準拠。

主な特徴

• 型番 / コード: PFA64-1H102-E00
• 製品シリーズ: FEMTO PRO D4
• 単相および三相計測（最大3本の単相回線）
• 精度クラス 0.5S
• CT入力: ../5A または ../1A（外部CTが必要、含まず）
• 電圧・電流のTHDおよびTDDを計測
• 中性線電流、最大/最小電圧、最大電流・電力、有効エネルギー（相ごと）を計測
• 3相電圧および3回線電流に対する最大31次のリアルタイム高調波解析
• 位相順検出および位相設定の構成
• 4つの動作タイマーと複雑な論理に対応する8つの設定可能なアラーム
• グラフィックLCD表示とキャリブレーションLED
• 通信: RS485経由のModbus-RTU
• ファームウェア: リモートアップデートおよびPUKコードによる拡張
• 取付: DINレール、4モジュール
• 端子: ねじ端子接続
• 電源: 230-240 VAC
• 適合規格: EN 50470-1、EN 50470-3

技術仕様

• 製品コード: PFA64-1H102-E00
• 商用名称: FEMTO PRO D4
• タイプ: 単相/三相対応の高調波・電力品質エネルギーアナライザ（最大3本の単相回線）
• 精度クラス: 0.5S
• CT入力方式: ../5A または ../1A（外部CTが必要）
• 高調波解析: 最大31次までのリアルタイム単一高調波解析
• 電力品質指標: THD、TDD、中性線電流、最大/最小電圧、最大電流、電力、相ごとの有効エネルギー
• 位相機能: 位相順検出および構成可能な位相設定
• タイマー: 4つの動作タイマー
• アラーム: 複雑な論理に対応する8つの設定可能なアラーム
• 表示: グラフィックLCD
• 表示インジケータ: キャリブレーションLED
• 通信: RS485経由のModbus-RTU
• ファームウェア/拡張: リモートアップデートおよびPUKコードによる拡張
• 取付: DINレール、4モジュール占有
• 端子: ねじ端子
• 電源: 230-240 VAC
• 適合: EN 50470-1、EN 50470-3
