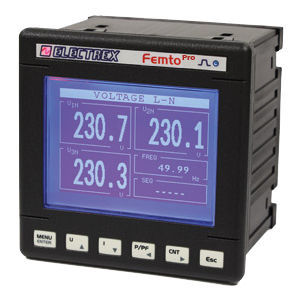

電気回路網用分析器 PFA69-F0102-E00 FEMTO PRO 96 F

AC ネットワーク三相電気回路用単相電気回路用

製品概要
単相/三相対応エネルギーアナライザ（最大3つの単相回線まで）で、Femto Pro FとフレキシブルCT併用時に総合精度クラス1を実現します。接続はFCTSシリーズの分割式フレキシブルCT（CTは含まれません）を使用。フルスケールは最大4000 Aまで設定可能です。

計測パラメータと機能

• 電圧・電流のTHDおよびTDDを計測
• 中性線電流の計測
• 最大/最小電圧の計測
• 最大電流および最大電力の計測
• 各相ごとの有効エネルギー計測
• 位相順序の検出および設定

アラーム、タイマー、表示

• 4つの動作タイマー
• 複雑な論理条件に対応する8つの設定可能なアラーム
• グラフィックLCD表示
• キャリブレーション用LED

通信、ファームウェア、アップグレード
通信はRS485上のModbus-RTU。ファームウェアはリモートで更新可能で、PUKコードにより設置後の機能拡張が可能です。

取付、電源、規格
パネル取付寸法：96 × 96 mm。電源：230–240 VAC。規格：EN 50470-1、EN 50470-3に準拠。

利用可能なドキュメント（種類）

• 製品データシート Femto Pro - Atto Pro（タイプ：pdf）
• 設置手順書 Exa - Femto Pro 96 RS485（タイプ：pdf）

技術仕様

• コード：PFA69-F0102-E00
• 製品名：FEMTO PRO 96 F
• タイプ：単相/三相エネルギーアナライザ（最大3つの単相回線）
• 総合精度：クラス1（Femto Pro F + フレキシブルCT使用時）
• 電流変成器：FCTSシリーズ 分割式フレキシブルCT（含まれません）
• 設定可能フルスケール：最大4000 A
• 計測項目：THD、TDD（電圧・電流）、中性線電流、電圧max/min、電流max、電力max、相ごとの有効エネルギー
• 位相機能：位相順序検出および設定
• タイマー：4つの動作タイマー
• アラーム：8つの設定可能なアラーム（複雑な論理対応）
• 表示：グラフィックLCD
• インジケータ：キャリブレーションLED
• 通信：RS485上のModbus-RTU
• ファームウェア：リモートで更新可能；PUKコードで拡張可能
• パネル取付寸法：96 × 96 mm
• 電源：230–240 VAC
• 規格：EN 50470-1、EN 50470-3
