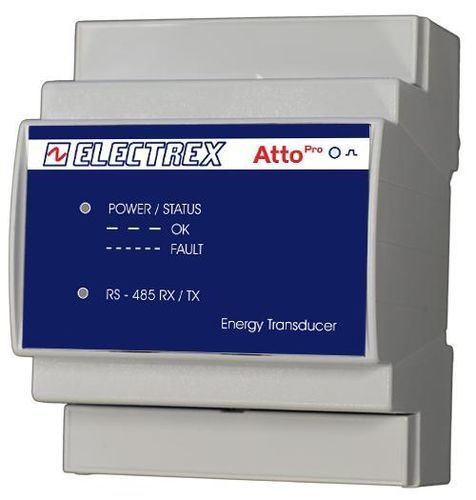

電気回路網用分析器 PFA74-10102-E00 ATTO PRO D4 5A

三相電気回路用単相電気回路用電源

製品概要
単相/三相エネルギーアナライザ（最大3回線の単相ライン対応）。型番 PFA74-10102-E00 ATTO PRO D4。精度クラス 0.5S。外部CT（5Aまたは1A、CTは含まれません）で接続。電圧・電流の高調波および摂動指標を測定し、相ごとの有効電力量を提供します。電源: 230–240 VAC。適合規格: EN 50470-1、EN 50470-3。

特長

• 電圧・電流のTHDおよびTDDを測定
• 中性線電流の測定
• 最大/最小電圧の検出
• 最大電流および最大電力の検出
• 相ごとの有効電力量測定
• 位相順序の検出と位相設定の構成
• 4つの動作タイマー
• 複雑な論理に対応した8つの設定可能なアラーム
• エネルギー校正用LED
• ステータスLED
• RS485通信LED
• Modbus-RTU（RS485）による通信
• PUKコードによるリモート拡張が可能なファームウェア
• DINレール取付、幅4モジュール
• ねじ端子による取り付け

技術仕様

• タイプ: 単相/三相エネルギーアナライザ（最大3回線の単相ライン対応）
• 精度クラス: 0.5S
• 電流入力: 外部CT（5Aまたは1A、別売）
• 測定項目: THD、TDD、電圧、電流、中性線電流、相ごとの有効電力量、最大/最小電圧、最大電流、最大電力
• 位相機能: 位相順序検出および設定可能な位相設定
• タイマーとアラーム: 4つの動作タイマー；8つの設定可能なアラーム（複雑な論理対応）
• LED表示: エネルギー校正LED、ステータスLED、RS485通信LED
• 通信: Modbus-RTU（RS485）
• ファームウェア: リモートで更新可能；PUKコードによる拡張
• 取付: DINレール；幅4モジュール
• 取り付け方法: ねじ端子
• 電源: 230–240 VAC
• 準拠規格: EN 50470-1、EN 50470-3
