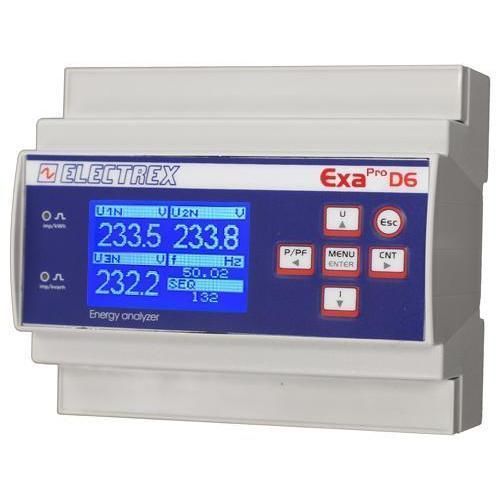

監視用分析器 PFAE6-1H102-E00 EXA PRO D6 5A CLAMP

電気回路網用AC ネットワーク三相電気回路用

製品概要
EXA PRO D6シリーズの高調波・エネルギーアナライザ。産業用途や過酷環境向けに設計され、三相系のリアルタイム高調波解析と包括的な電力品質・エネルギー測定を提供します。DINレール取付け、6モジュール幅、電源 230–240 VAC。

主な機能と測定項目

• 三相電圧および3本の線電流に対する単一高調波解析（最大31次）をリアルタイムで実行
• 相ごとの有効エネルギー測定
• 歪み指標：電圧・電流のTHD（Total Harmonic Distortion）およびTDD測定
• 中性線監視：中性線電流の測定
• 極値とピーク：最大/最小電圧、最大電流、最大電力
• 位相機能：位相順序の検出と設定
• アラームと論理：複雑な論理条件に対応した8個の設定可能なアラーム
• タイマー：4つの動作タイマー
• 表示と表示灯：グラフィックLCD表示および較正用LED
• 通信：RS485（Modbus-RTU）；ファームウェアはリモートアップグレード可能、PUKコードによる拡張対応

設置・機械的仕様

• DINレール取付け
• サイズ：6モジュール
• 電源：230–240 VAC
• 過酷環境向け設計

適合規格

• 規格：EN 50470-1、EN 50470-3

ドキュメント
メーカー提供の製品仕様書および設置マニュアル（PDF）をご利用いただけます。

製品コード
PFAE6-1H102-E00

技術仕様

• モデルファミリー：EXA PRO D6
• モデル：PFAE6-1H102-E00
• 精度クラス：0.5S
• CT接続：../5A または ../1A（CTは含まれません）
• 高調波解析：最大31次、リアルタイム、三相電圧および3線電流
• 測定項目：THD、TDD、中性線電流、電圧最大/最小、電流最大、電力最大、相ごとの有効エネルギー
• 位相順序検出および設定
• タイマー：4つ
• アラーム：複雑な論理に対応する8つの設定可能なアラーム
• 表示：グラフィックLCD
• 表示灯：較正LED
• 通信プロトコル：Modbus-RTU（RS485）
• ファームウェア：リモートアップグレード対応；PUKコードで拡張可能
• 取付け：DINレール
• 幅：6モジュール
• 電源：230–240 VAC
• 使用環境：過酷環境向け
• 適合規格：EN 50470-1、EN 50470-3
