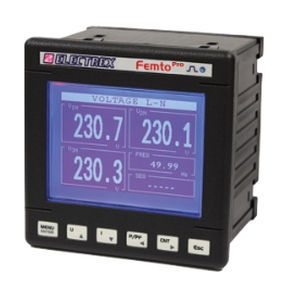

電気回路網用分析器 PFA69-FH102-E00 FEMTO PRO 96 F

三相電気回路用電力品質電源

説明
FEMTO PRO 96 F RS485 H 230-240V

• 単相/三相対応の高調波・エネルギーアナライザ（最大3系統の単相ライン対応）。フレキシブルCT併用時に総合精度クラス1（Femto Pro F + フレキシブルCT）。
• 開閉式フレキシブルCT（FCTSシリーズ）による挿入測定（CTは含まれません）。電流フルスケールは最大4000 Aまで設定可能。
• 電圧・電流のTHDおよびTDD、ニュートラル電流、最大/最小電圧、ピーク電流・電力、各相の有効エネルギーを測定。
• 3相の相電圧および3系統の線電流に対する最大第31次までの個別高調波をリアルタイムで解析。
• 相順（フェーズローテーション）の検出および設定。
• 4つの動作タイマーと、複雑なロジック設定が可能な8つのアラーム。
• グラフィックLCDディスプレイ。
• キャリブレーション用LED表示。
• RS485経由のModbus-RTU通信。
• リモートでのファームウェア更新対応およびPUKコードによる将来的な拡張。
• パネルカット寸法 96 × 96 mm。
• 電源 230–240 Vac。
• EN 50470-1およびEN 50470-3準拠。

主な機能

• 最大第31次までのリアルタイム高調波解析
• 電圧・電流のTHDおよびTDD測定
• ニュートラル電流測定および各相の有効エネルギー
• 相順検出（phase-sequence）
• 高度なロジック対応の8つの設定可能なアラーム
• グラフィックLCDおよびキャリブレーションLED
• RS485によるModbus-RTU
• リモートでのファームウェア更新およびPUKコードによる拡張

付属品について
挿入測定はFCTSシリーズの開閉式フレキシブルCTを使用（CTは含まれません）。電流フルスケールは最大4000 Aまで設定可能です。

技術仕様

• 製品コード: PFA69-FH102-E00
• 製品名: FEMTO PRO 96 F RS485 H
• タイプ: 単相/三相高調波・エネルギーアナライザ（最大3系統の単相ライン対応）
• 総合精度: クラス1（フレキシブルCT使用時）
• 対応CT: FCTSシリーズ 開閉式フレキシブルCT（CTは含まれません）
• 電流フルスケール: 最大4000 Aまで設定可能
• 電気測定: THD、TDD、電圧・電流、ニュートラル電流、最大/最小電圧、ピーク電流・電力、各相の有効エネルギー
• 高調波解析: 最大第31次までの個別高調波をリアルタイム解析
• 電力網機能: 相順の検出および設定
• タイマー・アラーム: 4つの動作タイマー；8つの設定可能なアラーム（複雑なロジック対応）
• ユーザーインターフェース: グラフィックLCD；キャリブレーションLED
• 通信: RS485によるModbus-RTU
• ファームウェア: リモート更新対応；PUKコードによる拡張
• パネル寸法: 96 × 96 mm（フロントパネル）
• 電源: 230–240 Vac
• 規格: EN 50470-1 および EN 50470-3 準拠
• 付属品: FCTSシリーズの開閉式フレキシブルCT（含まれません）
