電気回路網用分析器 PRA64-EB102-EM0 FEMTO PRO D4 ECT PLUG

AC ネットワーク電源電圧

製品概要

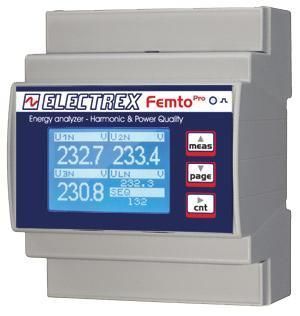

単相および三相（最大3相分の単相回線まで）に対応する高調波・電力品質エネルギーアナライザ。型番 PRA64-EB102-EM0、製品名 FEMTO PRO D4 ECT PLUG RS485 H PQ LOG ENERGY。精度クラス0.5S（外部ECT電流トランスを含む精度、トランスは同梱されません；例：100A 型番 PFAE000-09）。電圧・電流のTHDおよびTDD、中性線電流、最大/最小電圧、最大電流・電力、位相ごとの有効エネルギーを測定。3相の位相電圧と3系統の線電流に対し、単一高調波解析を31次までリアルタイムで実行。トータルおよび位相別エネルギーカウンタと電圧イベント（停電、ディップ、サージ）を記録する内蔵データロガー。位相順序検出と設定機能。4つの動作タイマ、複雑ロジック対応の8つの設定可能なアラーム。グラフィカルLCD表示と校正用LED。通信はModbus-RTU（RS485）。ファームウェアはリモートアップグレード可能で、PUKコードによる将来の拡張に対応。DINレール取付、4モジュール幅。RJ45コネクタと着脱式端子台で接続。電源 230–240 VAC。準拠規格 EN 50470-1、EN 50470-3。

主な機能

• 単相／三相対応の高調波・電力品質エネルギーアナライザ（最大3単相回線）
• 精度クラス0.5S（外部ECT使用時）
• 31次までの単一高調波解析（リアルタイム）— 3相位相電圧および3線電流
• 測定項目：THD、TDD（電圧・電流）、中性線電流、最大/最小電圧、最大電流・電力、位相ごとの有効エネルギー
• 内蔵データロガーでエネルギーカウンタと電圧イベントを記録（停電、ディップ、サージ）
• 4つのタイマと複雑ロジック対応の8アラーム
• グラフィカルLCD表示と校正用LED
• Modbus-RTU（RS485）通信；ファームウェアはリモート更新可能；PUKコードで拡張可能

設置とハードウェア
DINレール取付（4モジュール幅）。接続はRJ45コネクタと着脱式端子台。外部ECT電流トランスが必要（同梱なし）；例：100A 型番 PFAE000-09。電源 230–240 VAC。

技術仕様

• タイプ：高調波・電力品質エネルギーアナライザ
• 対応相数：単相および三相（最大3単相回線まで）
• 精度クラス：0.5S
• 電流トランス：外部ECT（同梱無し）；例 100A PFAE000-09
• 高調波解析：3相位相電圧および3線電流に対し、31次までの単一高調波解析（リアルタイム）
• 測定：THD、TDD（電圧・電流）、中性線電流、最大/最小電圧、最大電流・電力、位相ごとの有効エネルギー
• データロガー：内蔵；トータルおよび位相別エネルギーカウンタと電圧イベントを記録（停電、ディップ、サージ）
• タイマ & アラーム：4タイマ；8つの設定可能なアラーム（複雑ロジック対応）
• 表示 & 指示：グラフィカルLCD；校正LED
• 通信：Modbus-RTU（RS485）
• ファームウェア：リモートアップデート可能；PUKコードで拡張可能
• 取付：DINレール、4モジュール
• 接続：RJ45コネクタと着脱式端子台
• 電源：230–240 VAC
• 準拠規格：EN 50470-1、EN 50470-3
