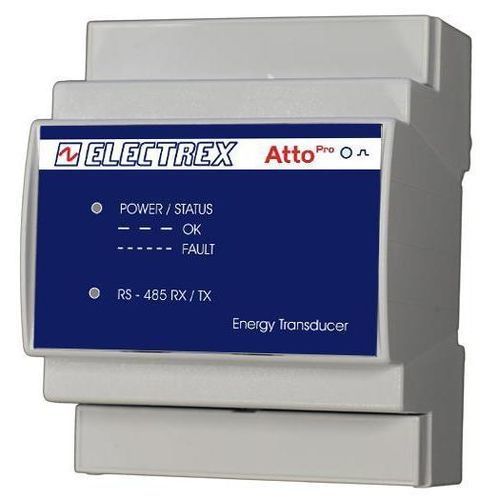

電気回路網用分析器 PRA74-EH102-E00 ATTO PRO D4 ECT PLUG

電動式三相電気回路用単相電気回路用

製品概要
単相および三相の電力アナライザー（最大3回線の単相入力対応）、精度クラス0.5S。外部ECT電流変成器（別売）での使用を想定。電圧・電流のTHDおよびTDD、ニュートラル電流、最大/最小電圧、最大電流と最大電力、各相の有効電力量などを計測。3相の位相電圧と3本の回線電流に対し、最大31次までの単一高調波解析をリアルタイムで実行。位相順検出、4つの動作タイマー、複雑な論理に対応した8つの設定可能なアラームを装備。エネルギー校正LED、状態LED、RS485通信LEDを搭載。通信はModbus-RTU（RS485）。ファームウェアは遠隔アップグレード可能で、PUKコードによる拡張が可能。DINレール取付（4モジュール）、ネジ端子による配線。電源 230-240 VAC。EN 50470-1 および EN 50470-3 準拠。

特長

• 単相／三相測定（最大3回線の単相入力）
• 精度クラス 0.5S
• 外部ECT電流変成器に対応（別売）
• 電圧・電流のTHDおよびTDDを測定
• ニュートラル電流測定
• 最大/最小電圧、最大電流、最大電力の監視
• 各相の有効電力量測定
• 最大31次までの単一高調波解析（リアルタイム）
• 位相順の検出・設定
• 4つの動作タイマー
• 複雑な論理に対応した8つの設定可能なアラーム
• LED表示：エネルギー校正、状態、RS485通信
• Modbus-RTU（RS485）通信
• 遠隔ファームウェアアップグレードおよびPUKによる拡張
• DINレール取付（4モジュール）、ネジ端子接続
• 電源 230-240 VAC

仕様

• モデルファミリー：ATTO PRO D4
• 製品コード：PRA74-EH102-E00
• 対応構成：単相および三相（最大3回線の単相入力）
• 精度：クラス 0.5S
• 電流変成器：外部ECT必要（例：100 A 用コード PFAE000-09）
• 高調波：3相の相電圧および3回線電流に対して31次までの単一高調波解析（リアルタイム）
• 電力品質測定：電圧・電流のTHDおよびTDD
• 追加測定：ニュートラル電流、最大/最小電圧、最大電流、最大電力、各相の有効電力量
• タイマー：4つの動作タイマー
• アラーム：8つの設定可能なアラーム（複雑なロジック対応）
• LED表示：エネルギー校正、状態、RS485通信
• 通信プロトコル：Modbus-RTU（RS485）
• ファームウェア：遠隔アップグレード対応；PUKコードによる拡張可能
• 取付：DINレール、4モジュール
• 接続：ネジ端子
• 電源：230-240 VAC
• 準拠規格：EN 50470-1、EN 50470-3
