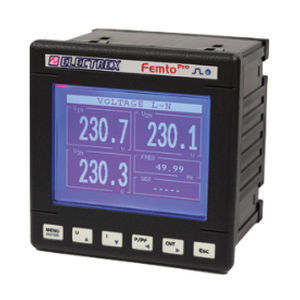

電気回路網用分析器 FEMTO PRO 96 F

三相電気回路用単相電気回路用電源

製品コード
コード PFA69-F0102-E00

説明
単相・三相対応エネルギーアナライザ（最大3系統の単相ライン対応）、総合精度クラス1（Femto Pro F + フレキシブルCT）。FCTSシリーズの開閉式フレキシブル電流センサ（付属なし）と併用可能。フルスケールは最大4000 Aまで設定可能。電圧・電流のTHDおよびTDD、接地電流（中性線電流）、最大/最小電圧、ピーク電流およびピーク電力、各相の有効エネルギーを計測。相の位相回転検出および設定が可能。4つの動作時間と複雑なロジックに対応した8つのコンフィギュラブルアラームを搭載。

主な特長

• 単相および三相の計測（最大3系統の単相ライン）
• 総合精度クラス1（フレキシブルCT使用時）
• FCTSシリーズの開閉式フレキシブルCTに対応（CTは含まれません）
• フルスケール設定：最大4000 A
• 電圧・電流のTHDおよびTDD計測
• 中性線電流の計測
• 最大/最小電圧の検出
• ピーク電流およびピーク電力の検出
• 各相ごとの有効エネルギー計測
• 相の位相回転検出および設定
• 4つの動作時間
• 複雑なロジックをサポートする8つのアラーム
• グラフィックLCD表示
• キャリブレーションLED
• Modbus-RTU（RS485）通信
• ファームウェアはリモートで更新可能、PUKコードによる将来の機能拡張対応
• パネル開口寸法：96×96 mm
• 電源：230-240 Vac
• EN 50470-1、EN 50470-3 準拠

入手可能なドキュメント
製品仕様書およびインストール手順書（pdf）はメーカーサイトで入手可能です。

特性 / 技術仕様

• タイプ：単相・三相エネルギーアナライザ
• 精度：総合クラス1（フレキシブルCT使用時）
• 計測電圧：電圧および関連パラメータ（THD/TDD含む）
• 計測電流：相電流および中性線電流；適切なCTで最大4000 Aまで設定可能
• 算出パラメータ：各相の有効エネルギー、ピーク電力、電圧の最小/最大値
• アラーム：8つのコンフィギュラブルアラーム（複雑なロジック対応）
• 通信：RS485経由のModbus-RTU
• ユーザーインターフェース：グラフィックLCD + キャリブレーションLED
• ファームウェア：リモート更新対応；PUKコードによる拡張
• パネル寸法：96×96 mm（前面）
• 電源電圧：230-240 Vac
• 準拠規格：EN 50470-1、EN 50470-3
• アクセサリ：FCTSシリーズ開閉式フレキシブルCT対応（同梱なし）
