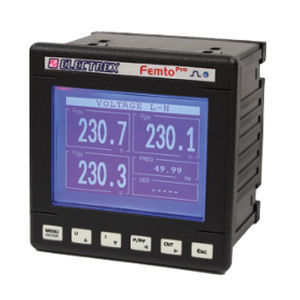

ネットワーク用分析器 PFA69-FB102-EM0 FEMTO PRO 96 F H PQ LOG

工業用電力品質電源

概要
FEMTO PRO 96 F RS485 H PQ LOG ENERGY 230-240V。型番 PFA69-FB102-EM0。

機能の要約
統合型データロガーとModbus-RTU（RS485）通信を備えた単相/三相のエネルギー・電力品質アナライザ（最大3本の単相ライン）。フレキシブル開閉式CT（FCTSシリーズ）使用時、総合精度はクラス1。

測定と解析

• 総合精度：クラス1（Femto Pro F + フレキシブルCT時）。
• 電圧・電流のTHD（総高調波歪）およびTDD測定。
• 中性線電流の測定。
• 最大/最小電圧の検出。
• ピーク電流およびピーク電力の検出。
• 各相ごとの有効電力量測定。
• 位相電圧3相および線電流3回路に対して最大31次までの高調波単体解析をリアルタイムで実行。

データロギングと品質イベント

• 全体および相別の電力量計カウンタを保存する内蔵データロガー。
• 停電、電圧ディップ（sag）、電圧上昇（swell）などの電圧イベントを記録。

アラームとロジック

• 設定可能な4つの動作時間。
• 複雑なロジックに対応した8つの設定可能アラーム。

設置と周辺機器

• フレキシブル開閉式CT（FCTSシリーズ）での使用（CTは含まれません）。
• フルスケールは最大4000 Aまで設定可能。
• 相順（フェーズローテーション）の検出と設定。

インターフェース、表示と保守

• グラフィックLCD表示。
• 較正用LED。
• 通信：Modbus-RTU（RS485）。
• ファームウェアは遠隔で更新可能。
• 将来的な機能拡張はPUKコードで対応可能。

電源、寸法および適合性

• 電源：230-240 Vac。
• パネル取り付け寸法：96 × 96 mm。
• 適合規格：EN 50470-1、EN 50470-3。

技術仕様

• モデル：FEMTO PRO 96 F（型番 PFA69-FB102-EM0）。
• 用途：単相/三相構成（最大3ラインの単相）におけるエネルギー測定、高調波および電力品質解析。
• 精度：クラス1（フレキシブルCT使用時）。
• 対応CT：FCTSシリーズのフレキシブル開閉CT（CTは含まれません）、フルスケール最大4000 A。
• 測定項目：THD、TDD、線電流および中性線電流、相電圧、相ごとの有効電力量、電圧・電流・電力の最大/最小値。
• 高調波解析：リアルタイムで31次までの単体高調波解析。
• データロガー：全体および相別の電力量カウンタと電圧イベントを保存。
• アラーム：8つの設定可能アラーム、4つの動作時間。
• 表示：グラフィックLCD、較正用LED搭載。
• 通信：Modbus-RTU RS485。
• ファームウェア：遠隔更新対応、PUKコードによる拡張。
• パネル寸法：96 × 96 mm。
• 電源電圧：230-240 Vac。
• 規格：EN 50470-1、EN 50470-3。
