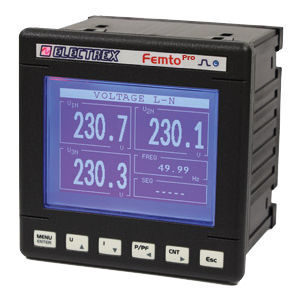

監視用分析器 PFA69-E0102-E00 FEMTO PRO 96 ECT

三相電気回路用単相電気回路用電力品質

製品概要
単相/三相対応の電力解析器（最大3系統の単相回線まで対応）。精度クラス 0.5S。電圧・電流のTHDおよびTDD、中性線電流、最大/最小電圧、最大電流と最大電力、各相の有効電力量を測定します。相順検出および設定機能を搭載。通信は Modbus-RTU（RS485）。ファームウェアはリモートで更新可能、PUKコードによる拡張に対応します。

主な特長

• 単相/三相の測定（最大3系統の単相回線）
• 精度クラス 0.5S
• 外部ECT電流変成器をサポート（本体に含まず） — 例：100A 型番 PFAE000-09
• 電圧・電流のTHDおよびTDD測定
• 中性線電流測定
• 最大/最小電圧の監視
• 最大電流および最大電力の監視
• 各相の有効電力量測定
• 相順の検出と設定
• 4つの動作タイマー
• 複雑な論理条件に対応する8つの設定可能なアラーム
• グラフィックLCD表示と較正用LED
• 通信：Modbus-RTU（RS485）
• ファームウェア：リモート更新可能、PUKコードによる拡張対応
• パネル取付寸法：96 × 96 mm
• 電源：230–240 VAC
• 準拠規格：EN 50470-1、EN 50470-3

製品コード
コード：PFA69-E0102-E00

注意

• 外部ECT電流変成器が必要で、製品には含まれていません（例：100A 型番 PFAE000-09）。
• ファームウェアはリモートで更新可能で、PUKコードにより機能拡張が可能です。

仕様 / 技術仕様

• 製品タイプ：単相/三相電力解析器（最大3系統の単相回線）
• 精度クラス：0.5S
• 電流変成器：外部ECT対応（含まず）
• 例：ECTモデル 100A（型番 PFAE000-09）
• 測定項目：THDおよびTDD（電圧・電流）、中性線電流、各相の有効電力量
• 監視項目：最大/最小電圧、最大電流、最大電力
• 相機能：相順検出および設定
• タイマー & アラーム：動作タイマー4つ；設定可能なアラーム8つ（複雑な論理対応）
• 表示：グラフィックLCD；較正用LED
• 通信：Modbus-RTU over RS485
• ファームウェア：リモート更新対応；PUKコードにより拡張可能
• 取付寸法：パネル 96 × 96 mm
• 電源：230–240 VAC
• 規格：EN 50470-1、EN 50470-3
