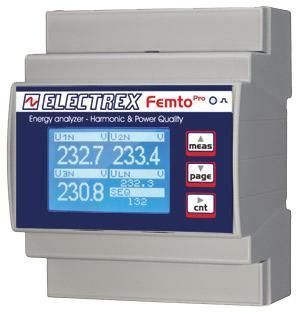

監視用分析器 PFA64-EB1Z2-EMF FEMTO PRO D4 ECT CLAMP

電気回路網用三相電気回路用単相電気回路用

製品概要
高調波・電力品質エネルギーアナライザ。単相／三相（最大3本の単相回線まで）対応のエネルギーアナライザで、精度クラス0.5S。外部ECT電流トランス（別売）での使用を想定（例：100A 型番 PFAE000-09）。電圧・電流のTHDおよびTDD、中性線電流、最大／最小電圧、最大電流と電力、各相の有効エネルギーを測定可能。

機能

• 三相の位相電圧および3系統の線電流に対し、最大31次までの単一高調波解析をリアルタイムで実行。
• 4つの高調波成分、全体および相別のエネルギーカウンタ、電圧・電流・電力・周波数の平均・最小・最大値を記録する内蔵データロガー。
• 電圧イベント（停電、電圧低下、過電圧）を記録・保存し電力品質解析に対応。
• 位相順序の検出および設定。
• 4つの動作タイマーと8つの設定可能なアラーム（複雑な論理条件に対応）。
• グラフィックLCD表示とキャリブレーション用LEDによるローカル監視と状態表示。
• 通信：Modbus-RTU（RS485）。
• SIOバスポートによるMilli Pro I/OとMilli Pro Sensor拡張モジュールの統合（追加I/Oや環境センサ対応）。
• PUKコードによる遠隔でのファームウェアアップグレードと拡張により、設置後の機能追加が可能。

機械・設置
DINレール取り付け、4モジュール。取り付けはねじ端子による接続。電源：230–240 VAC。規格EN 50470-1およびEN 50470-3に準拠。

製品コード
コード PFA64-EB1Z2-EMF

仕様 / 技術仕様

• 製品種別：高調波・電力品質エネルギーアナライザ
• 構成：単相／三相（最大3本の単相回線まで）
• 精度クラス：0.5S
• 電流トランス：外部ECT（別売） — 例：100A（型番 PFAE000-09）
• 高調波：最大31次までの単一高調波解析（電圧および線電流）
• 測定項目：THD、TDD（電圧・電流）、中性線電流、電圧最大/最小、電流最大、電力、有効エネルギー（相別）
• データロガー：4つの高調波成分、エネルギーカウンタ（全体および相別）、電圧・電流・電力・周波数の平均/最小/最大値を記録
• イベント：電圧の中断、低下、過電圧を記録
• 保護/検出：位相順序の検出と設定
• タイマーとアラーム：4つの動作タイマー；8つの設定可能なアラーム（複雑な論理対応）
• 表示/インジケータ：グラフィックLCD表示；キャリブレーション用LED
• 通信：RS485上のModbus-RTU；拡張モジュール用SIOバス
• ファームウェア：遠隔でアップグレードおよびPUKコードで拡張可能
• 取り付け：DINレール、4モジュール
• 接続：ねじ端子による設置
• 電源：230–240 VAC
• 規格：EN 50470-1、EN 50470-3
