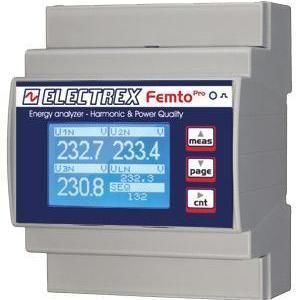

監視用分析器 PRA64-EB1Z2-EMF FEMTO PRO D4 ECT PLUG

電気回路網用工業用電源

製品概要
単相および三相（最大3系統の単相ラインまで）に対応する高調波・電力品質エネルギーアナライザ。精度クラス0.5S。外部ECT電流トランスを使用する設計（トランスは含まれません）。3相の位相電圧および3系統のライン電流に対して31次までの単一高調波をリアルタイム解析。ハーモニクスおよび統計値を記録する内蔵データロガー、電圧イベント（瞬断、ディップ、サージ）記録、位相順検出、4つのタイマー、8つの設定可能なアラームを搭載。グラフィックLCDとキャリブレーションLED。通信はModbus-RTU（RS485）およびMilli Pro拡張用SIOバス対応。DINレール取り付け、4モジュール幅。電源 230–240 VAC。

主な機能

• 電圧・電流のTHDおよびTDDを測定
• 中性線電流、最大/最小電圧、最大電流・最大電力を測定
• 位相ごとの有効エネルギー測定および総エネルギーカウンタ
• 31次までの単一高調波解析をリアルタイムで実行
• ハーモニクス成分および平均/最小/最大などの統計値を記録するデータロガー内蔵
• 電圧イベントの記録：瞬断（interruptions）、ディップ（sags）、サージ（swells）
• 位相順の検出および設定
• 動作タイマー4件、設定可能なアラーム8件（複雑なロジック対応）
• グラフィックLCD表示およびキャリブレーションLED
• PUKコードによるリモートファームウェア更新対応

技術仕様

• 製品コード：PRA64-EB1Z2-EMF
• モデル名：FEMTO PRO D4
• タイプ：高調波・電力品質エネルギーアナライザ（単相/三相、最大3単相ライン）
• 精度クラス：0.5S
• 外部電流トランス：ECT 必要（同梱せず）、例：100A 型番 PFAE000-09
• 高調波解析：3相電圧および3系統ライン電流に対して31次までの単一高調波解析（リアルタイム）
• 測定項目：THD、TDD、電圧、電流、中性線電流、電力、有効エネルギー、平均/最小/最大値、周波数
• データロガー：ハーモニクス成分、全体および位相別エネルギーカウンタ、統計値記録
• イベント記録：電圧の瞬断、ディップ、サージ
• タイマー＆アラーム：4タイマー；複雑なロジック対応の8つの設定可能なアラーム
• 通信：Modbus-RTU（RS485）；Milli Pro I/OおよびMilli Pro Sensor用SIOバス
• 表示：グラフィックLCD；インジケータ：キャリブレーションLED
• ファームウェア：PUKコードでリモート更新および拡張可能
• 取付：DINレール、4モジュール幅
• 接続：RJ45コネクタおよび着脱式端子台
• 電源：230–240 VAC
• 適合規格：EN 50470-1、EN 50470-3
