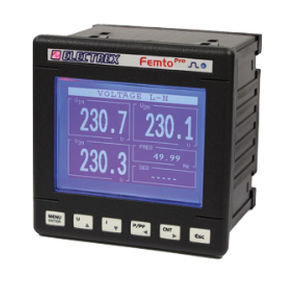

電気回路網用分析器 PFA69-EB1Z2-EMF FEMTO PRO 96 ECT

三相電気回路用単相電気回路用電力品質

概要
単相/三相（最大3系統の単相ラインまで）対応の高調波・電力品質エネルギーアナライザ。精度クラス0.5S。外部ECT電流変成器が必要（本体に含まれません）、例：100A 品番 PFAE000-09。電圧・電流のTHDおよびTDD測定、接地（中性）電流、最大/最小電圧、ピーク電流・ピーク電力、各相の有効エネルギーを測定します。3相の相電圧および3系統の線電流について、最大31次までの個別高調波解析をリアルタイムで実行します。内蔵データロガーは高調波成分、全体および相別のエネルギーカウンタ、電圧・電流・電力・周波数の平均/最小/最大値を記録します。電力品質のための電圧イベント（遮断、サグ、スウェル）の検知と記録。位相回転の検出・設定。4つの動作時間と8つの複雑なロジック設定可能なアラーム。グラフィックLCD表示、キャリブレーション用LED。Modbus-RTU RS485通信。Milli Pro I/OおよびMilli Pro sensor拡張モジュール（入出力および環境センサ）接続用SIOバスポート。ファームウェアのリモート更新対応。前面パネル寸法96×96 mm。電源230-240 Vac。EN 50470-1、EN 50470-3準拠。

主な機能

• 電圧・電流のTHDおよびTDD測定
• 中性線電流の測定
• 最大/最小電圧、ピーク電流・ピーク電力の検知
• 各相の有効エネルギー測定
• 3相電圧および3系統線電流に対する最大31次の個別高調波解析（リアルタイム）
• 高調波成分、エネルギーカウンタ、電圧・電流・電力・周波数の平均/最小/最大値を記録する内蔵データロガー
• 電圧イベント（遮断、サグ、スウェル）の検知・記録
• 4つの動作時間および8つの設定可能なアラーム（複雑なロジック対応）
• グラフィックLCD表示およびキャリブレーションLED
• Modbus-RTU RS485通信および拡張モジュール/センサ接続用SIOバス
• ファームウェアのリモート更新

仕様 / 技術データ

• モデル名：FEMTO PRO 96
• 製品コード：PFA69-EB1Z2-EMF
• タイプ：高調波・電力品質エネルギーアナライザ（単相/三相、最大3系統の単相ライン）
• 精度クラス：0.5S
• 外部CT（ECT）必要（同梱なし） - 例：100A 品番 PFAE000-09
• 高調波解析：最大31次
• データロガー：4高調波成分、全体および相別エネルギーカウンタ、電圧・電流・電力・周波数の平均/最小/最大値を記録
• 電力品質イベント：遮断、サグ、スウェルの記録
• アラーム：複雑なロジック対応の8アラーム設定
• 動作時間：4
• 表示：グラフィックLCD
• 表示指示：キャリブレーション用LED×1
• 通信：Modbus-RTU RS485
• SIOバス：Milli Pro I/OおよびMilli Pro sensorモジュールの統合（I/Oおよび環境センサ）
• ファームウェア：リモート更新対応
• 前面パネル寸法：96 × 96 mm
• 電源電圧：230-240 Vac
• 適合規格：EN 50470-1、EN 50470-3
