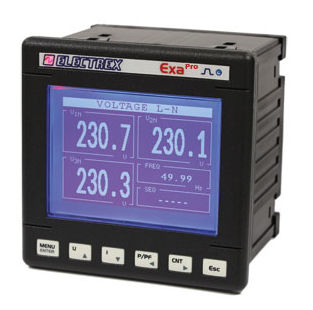

監視用分析器 PFAE9-1B1Z2-EMF EXA PRO 96電気回路網用工業用電力品質
お気に入りに追加する
商品比較に追加する
特徴
- 応用分野
- 監視用, 電気回路網用, 工業用
- 測定
- 電力品質, 電源, 電圧, エネルギー
- 設定
- 組み込み式
- 保護レベル
- 硬化
- その他の特徴
- リアルタイム, RS485, データロガー付き, データ取り込み用, グラフィック, DIN 96x96, 擾乱付
詳細
製品概要
追加注意事項
技術仕様
- 過酷な産業環境向けに設計された高調波および電力品質用エネルギーアナライザ。
- 精度クラス 0.5S。
- CT（電流変成器）../5A または ../1A 経由で接続（CTは含まれません）。
- 電圧・電流のTHDおよびTDD、中性線電流、最大/最小電圧、最大電流・最大電力、各相の有効エネルギーを測定。
- 三相の位相電圧3回路とライン電流3回路に対して最大第31次までの単一高調波解析をリアルタイムで実行。
- 4つの高調波成分、全相および相別エネルギーカウンタ、電圧・電流・電力・周波数の平均/最小/最大値を記録する内蔵データロガー。
- 電圧イベント（停電、ディップ、スウェル）を記録・保管し電力品質解析に対応。
- 相順検出および設定機能を搭載。
- 4つの動作タイマーと複雑な論理条件に対応する8つの設定可能なアラーム。
- グラフィックLCD表示とキャリブレーションLEDを装備。
- Modbus-RTU（RS485）による通信。
- SIOバスポートによりMilli Pro I/OおよびMilli Pro Sensor拡張モジュール（追加I/Oや環境センサ）の統合が可能。
- ファームウェアはリモートでアップグレード可能、PUKコードにより設置後の機能拡張にも対応。
- パネル取り付け寸法：96 × 96 mm。
- 電源：230–240 VAC。
- 準拠規格：EN 50470-1、EN 50470-3。
追加注意事項
- 電流変成器（CT）は含まれていません。
- データロガーは高調波成分およびエネルギーカウンタを保存し、詳細解析を可能にします。
技術仕様
- モデルファミリ：EXA PRO 96
- 製品コード：PFAE9-1B1Z2-EMF
- 精度クラス：0.5S
- 電流入力：CT ../5A または ../1A 経由（CTは含まれません）
- 測定項目：THD、TDD（電圧＆電流）、中性線電流、電圧 max/min、電流 max、電力 max、各相の有効エネルギー
- 高調波解析：3相電圧および3系統のライン電流に対し最大第31次までの単一高調波解析（リアルタイム）
- データロガー：4つの高調波成分、全相/相別エネルギーカウンタ、電圧/電流/電力/周波数の平均・最小・最大値を記録
- 電圧イベント：停電、ディップ（sags）、スウェル（swells）の記録
- 相順：検出および設定可能
- タイマー＆アラーム：4つのタイマー；8つの設定可能なアラーム（複雑な論理対応）
- 表示＆インジケータ：グラフィックLCD表示；キャリブレーションLED
- 通信：Modbus-RTU（RS485）；拡張モジュール用SIOバス（Milli Pro I/O、Milli Pro Sensor）
- ファームウェア：リモートでアップグレードおよびPUKコードで拡張可能
- 取り付け：パネル取り付け 96 × 96 mm
- 電源：230–240 VAC
- 規格：EN 50470-1、EN 50470-3
- 環境：過酷環境に対応
