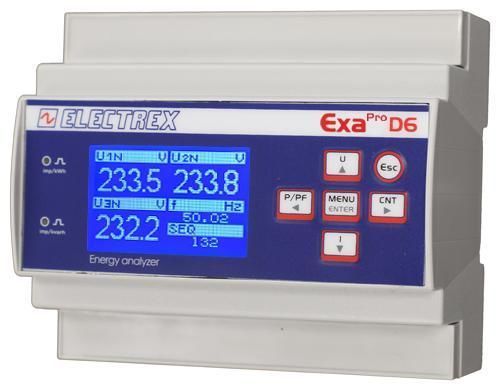

電気回路網用分析器 PFAE6-1B1Z2-EMF EXA PRO D6 5A CLAMP

AC ネットワーク三相電気回路用工業用

説明
モデル EXA PRO D6。製品コード PFAE6-1B1Z2-EMF。過酷な環境向けのハーモニック＆エネルギーアナライザ。精度クラス 0.5S。電流は CT ../5A または ../1A による挿入（変流器は含まれません）。電圧・電流のTHDおよびTDD、ニュートラル電流、最大・最小電圧、最大電流および最大電力、各相の有効エネルギーを測定。3相の相電圧および3系統の線電流に対して、単一高調波を最大31次までリアルタイム解析。相順の検出・設定が可能。動作時間は4区分、アラームは8点まで設定可能（複雑なロジック対応）。グラフィックLCD表示。較正表示用LED。通信はRS485上のModbus-RTU。

特長 / 技術仕様

• 種別：ハーモニック＆エネルギーアナライザ
• 製品コード：PFAE6-1B1Z2-EMF
• 商用モデル：EXA PRO D6
• 精度クラス：0.5S
• 電流入力：CT ../5A または ../1A（変流器は含まれません）
• 測定項目：電圧・電流のTHDおよびTDD、ニュートラル電流、最大/最小電圧、最大電流・最大電力、有効エネルギー（各相）
• 高調波解析：3相電圧および3系統線電流の単一高調波を最大31次までリアルタイム解析
• 相検出：相順の検出および設定
• 動作時間：4つの設定可能な時間帯
• アラーム：8つの設定可能なアラーム（複雑なロジック対応）
• ユーザーインターフェース：グラフィックLCD
• 較正表示：較正LED
• 通信：RS485（Modbus-RTU）
• ファームウェア：リモート更新可能；PUKコードによる将来の拡張
• 取付：DINレール、6モジュール幅
• 電源：230-240 Vac
• 規格：EN 50470-1、EN 50470-3 準拠
