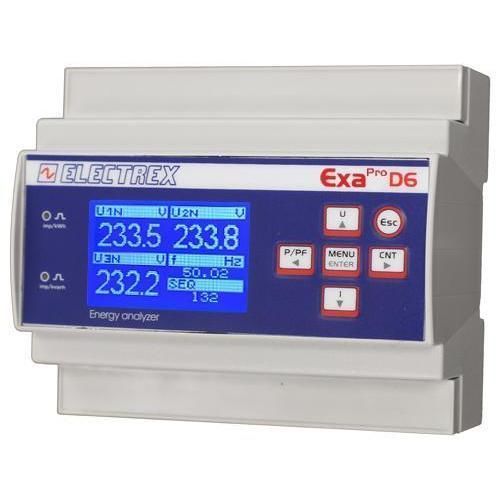

監視用分析器 PFAE6-1B102-EM0 EXA PRO D6 5A CLAMP

電気回路網用工業用電力品質

概要
産業向け重負荷環境に適したHarmonic & Power Quality（ハーモニクスおよび電力品質）エネルギーアナライザ。精度クラス0.5S。電流挿入はTA ../5Aまたは../1A（別売）。電圧・電流のTHDおよびTDD、中性線電流、最大/最小電圧、最大電流および最大電力、各相の有効エネルギーを測定。3相電圧および3相線電流に対する最大31次の単独高調波をリアルタイム解析。エネルギーカウンタ（総計および相別）と電圧イベント（停電、ディップ、サージ）を記録する内蔵データロガー。相順検出と設定。4つの動作時間帯と複雑なロジックに対応した8つのアラームを設定可能。グラフィックLCD表示、キャリブレーション用LED。通信はRS485上のModbus-RTU。ファームウェアはリモート更新対応、PUKコードによる将来的な拡張に対応。

機械・電源情報
DINレール取付、6モジュール寸法。電源 230-240 Vac。EN 50470-1 + EN 50470-3 準拠。

製品コード
コード: PFAE6-1B102-EM0

主な仕様 / 技術仕様

• タイプ: ハーモニクスおよび電力品質エネルギーアナライザ
• 精度クラス: 0.5S
• 電流挿入: TA経由（../5Aまたは../1A）— TAは含まれません
• 主な測定: 電圧・電流のTHDおよびTDD、中性線電流、Vmax/Vmin、Imax、Pmax、各相の有効エネルギー
• 高調波解析: 3相電圧および3相線電流の単独高調波を31次までリアルタイム解析
• データロガー: エネルギーカウンタ（総計および相別）と電圧イベント（停電、ディップ、サージ）を記録
• 相順: 検出および相順設定可能
• 動作時間: 4つの設定可能な時間帯
• アラーム: 複雑なロジック対応の8つの設定可能なアラーム
• インターフェース: グラフィックLCD表示
• 表示/指示: キャリブレーション用LED
• 通信: RS485上のModbus-RTU
• ファームウェア: リモート更新対応；PUKコードで将来拡張可能
• 取付: DINレール、6モジュール
• 電源: 230-240 Vac
• 規格: EN 50470-1 + EN 50470-3 準拠
• 型番: PFAE6-1B102-EM0
