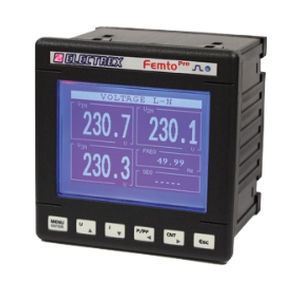

信号分析器 PFA69-FB1Z2-EMF FEMTO PRO 96 F

監視用電気回路網用三相電気回路用

概要
FEMTO PRO 96 F PFA69-FB1Z2-EMF は、単相/三相システム（最大3本の単相ラインまで）向けの Harmonic & Power Quality エネルギーアナライザーです。全体精度クラス1（FEMTO PRO F + 開閉式フレキシブルCT使用時）。FCTSシリーズの開閉式フレキシブルCT（別売）使用を想定しており、計測フルスケールは最大4000 Aまで設定可能です。

測定機能

• 電圧・電流のTHDおよびTDD測定
• 中性線電流の測定
• 最大/最小電圧の検出
• 最大電流および最大電力の検出
• 各相の有効エネルギー
• 3相電圧および3系統の線電流に対する最大31次までの個別高調波をリアルタイム解析

記録とデータ管理

• 4つの高調波成分を保存する内蔵データロガー
• 総計および相別エネルギーカウンタの保存
• 電圧、電流、電力、周波数の平均値/最小値/最大値の記録
• 停電、電圧ディップ（サグ）、サージ（スウェル）などの電圧イベントの検出とログ記録

設定とアラーム

• 位相順序の検出と設定
• 4つの動作時間帯設定
• 複雑な論理にも対応する8つの設定可能なアラーム

インターフェースと統合

• グラフィックLCD表示
• キャリブレーション用LED
• RS485によるModbus-RTU通信
• Milli Pro I/OおよびMilli Pro sensor拡張モジュール（入出力および/または環境センサ）を統合するSIOバスポート
• ファームウェアの遠隔アップデート対応

電源と寸法

• 電源電圧：230-240 Vac
• パネル前面寸法：96×96 mm

適合性
EN 50470-1 および EN 50470-3 に準拠しています。

特徴 / 技術仕様

• 製品コード：PFA69-FB1Z2-EMF
• 商品名：FEMTO PRO 96 F
• タイプ：Harmonic & Power Quality エネルギーアナライザー（単相/三相、最大3本の単相ライン）
• 全体精度クラス：クラス1（FEMTO PRO F + 開閉式フレキシブルCT）
• 推奨CT：FCTSシリーズ開閉式フレキシブルCT（別売）
• 電流フルスケール：最大4000 Aまで設定可能
• 高調波解析：最大31次
• データロガー：高調波4成分、エネルギーカウンタ、平均/最小/最大値を保存
• 電力品質イベント：停電、ディップ、サージ
• アラーム：最大8個の設定可能アラーム、4つの動作時間帯
• インターフェース：Modbus-RTU（RS485）、拡張モジュール用SIOバス
• 表示：グラフィックLCD
• ファームウェア：遠隔で更新可能
• パネル寸法：96 × 96 mm
• 電源：230-240 Vac
• 規格：EN 50470-1、EN 50470-3
