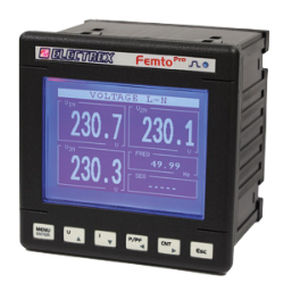

監視用分析器 PFA69-EB102-EM0 FEMTO PRO 96 ECT

電気回路網用電力品質電源

説明
FEMTO PRO 96 ECT RS485 H PQ LOG ENERGY 230-240V（品番 PFA69-EB102-EM0）は、単相／三相（最大3本の単相ラインまで）対応の高調波・電力品質エネルギーアナライザで、精度クラス0.5Sです。外部電流変成器（ECT）はサポートしますが同梱されていません（例：100A、品番 PFAE000-09）。電圧・電流のTHDおよびTDD、接地（中性）電流、最大/最小電圧、最大電流・最大電力、各相の有効エネルギーを測定します。3相電圧および3線電流の単一高調波を31次までリアルタイムで解析します。内蔵データロガーは総エネルギーおよび相別エネルギーカウンタと、停電・ディップ・サージなどの電圧イベントを記録し電力品質監視に対応します。相順検出と設定が可能です。動作時間は4区分、アラームは8点設定で高度な論理にも対応。グラフィックLCD表示、較正用LED、RS485（Modbus-RTU）通信、遠隔でのファームウェア更新およびPUKコードによる将来拡張に対応。前面寸法96×96 mm、電源230–240 Vac、規格EN 50470-1／EN 50470-3に準拠します。

製品コード
Cod. PFA69-EB102-EM0

特長 / 技術仕様

• 製品名：FEMTO PRO 96
• タイプ：高調波・電力品質エネルギーアナライザ（単相／三相、最大3ラインの単相系）
• 精度クラス：0.5S
• 外部CT：ECT外部CT対応（同梱なし）— 例：100A（品番 PFAE000-09）
• 測定項目：電圧・電流のTHDおよびTDD、接地電流、最大/最小電圧、最大電流、最大電力、相別有効エネルギー
• 高調波解析：3相電圧および3線電流の単一高調波を31次までリアルタイム解析
• データロガー：総エネルギーおよび相別カウンタの保存、電圧イベントの記録（停電、ディップ、サージ）
• 相順検出：相順の検出および設定
• 動作時間：4つの設定可能な時間帯
• アラーム：8つの設定可能なアラーム（高度な論理対応）
• 表示：グラフィックLCD
• 表示灯：較正用LED
• 通信：RS485（Modbus-RTU）
• ファームウェア：遠隔更新対応、PUKコードによる将来拡張
• 前面寸法：96 × 96 mm
• 電源：230–240 Vac
• 適合規格：EN 50470-1、EN 50470-3
