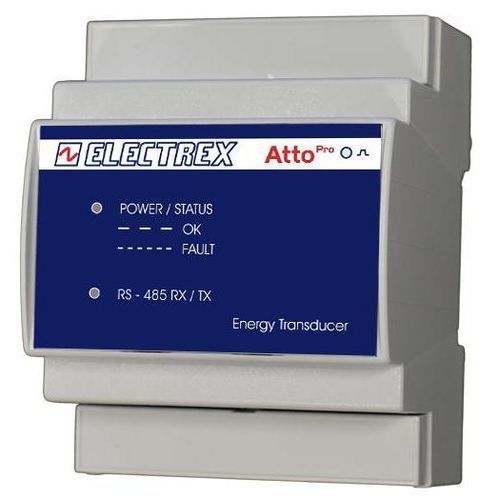

電気回路網用分析器 PFA74-10102-E00 ATTO PRO D4 5A CLAMP

電源電圧エネルギー

概要
単相/三相エネルギーアナライザ（最大3本の単相回路対応）、精度クラス0.5S。CT接続 ../5A または ../1A（CTは別売）。DINレール取付け、4モジュール相当。ねじ端子による配線接続。

測定と機能

• 電圧・電流のTHDおよびTDDを測定
• 中性線電流を測定
• 最大・最小電圧を測定
• 最大電流および最大電力を測定
• 各相ごとの有効エネルギーを測定
• 位相順検出と設定を含む

アラーム、タイマーおよび表示

• 4つの動作タイマー
• 複雑な論理条件に対応した8つの設定可能なアラーム
• エネルギー較正用LED
• ステータスLED
• RS485通信用LED

通信とファームウェア
通信はModbus-RTU over RS485。ファームウェアはリモートでアップデート可能で、PUKコードにより設置後の将来の拡張に対応します。

機械的仕様と設置
DINレール取付け、4モジュール。電源および制御配線用のねじ端子接続。

電源と規格
電源：230–240 VAC。規格EN 50470-1およびEN 50470-3準拠。

特長/技術仕様

• モデル種別：単相/三相エネルギーアナライザ（最大3単相ライン）
• 精度クラス：0.5S
• CT接続：../5A または ../1A（CTは別売）
• 測定項目：THD、TDD（電圧・電流）、中性線電流、電圧最大/最小、電流最大、電力最大、相ごとの有効エネルギー
• 位相順検出および設定
• タイマー：4つの動作タイマー
• アラーム：複雑な論理をサポートする8つの設定可能なアラーム
• 表示：エネルギー較正LED、ステータスLED、RS485通信LED
• 通信プロトコル：Modbus-RTU over RS485
• ファームウェア：リモートで更新可能；PUKコードによる拡張対応
• 取付：DINレール、4モジュール
• 端子：ねじ端子
• 電源：230–240 VAC
• 規格：EN 50470-1、EN 50470-3
• 製品コード：PFA74-10102-E00
