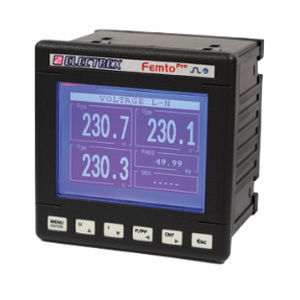

監視用分析器 PFA69-EH102-E00 FEMTO PRO 96 ECT

電気回路網用三相電気回路用単相電気回路用

製品コード
PFA69-EH102-E00

製品説明
単相/三相システム向け高調波・エネルギーアナライザ（最大3本の単相ラインをサポート）。精度クラス0.5S。外付け電流変成器（ECT）が必要で、製品には含まれていません。互換例：100A（コード PFAE000-09）。

主な機能

• 電圧・電流のTHDおよびTDD測定
• 中性線電流測定
• 最大/最小電圧の測定
• 最大電流および最大電力の測定
• 各相の有効エネルギー測定
• 3相の相電圧および3系統の電流に対する単一高調波の31次までのリアルタイム解析
• 位相順序の検出と設定
• 4つの動作時間設定
• 複雑なロジック対応の8つの設定可能なアラーム
• グラフィックLCD表示
• 校正用LED
• RS485によるModbus-RTU通信
• ファームウェアのリモート更新が可能。PUKコードによる将来的な拡張に対応

外形寸法と電源
前面パネル切り欠き：96 × 96 mm。電源：230-240 Vac。

適合規格
EN 50470-1、EN 50470-3に適合。

技術仕様 / 特性

• タイプ：高調波・エネルギーアナライザ（単相/三相、最大3本の単相ラインをサポート）
• 精度クラス：0.5S
• 電流入力：外付け電流変成器（ECT）、製品に含まれません
• 互換CT例：100A（リファレンス PFAE000-09）
• 測定項目：THD、TDD、電圧、電流、中性線電流、電圧最小/最大、最大電流、最大電力、各相の有効エネルギー
• 高調波解析：3相電圧および3系統電流に対して31次までの単一高調波をリアルタイム解析
• 位相検出：自動位相順序検出と位相方向の設定
• 動作時間：4つの設定可能な時間帯
• アラーム：複雑なロジック対応の8つの設定可能なアラーム
• ユーザーインターフェース：グラフィックLCDおよび校正LED
• 通信：RS485を介したModbus-RTU
• ファームウェア：リモート更新対応、PUKコードによる拡張
• 前面パネル寸法：96 × 96 mm
• 電源：230-240 Vac
• 適合規格：EN 50470-1、EN 50470-3
