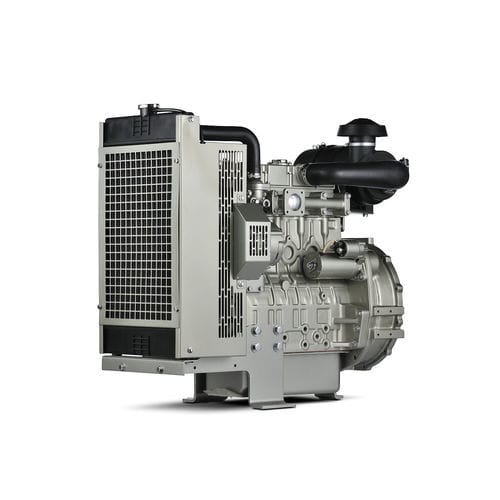

ディーゼルエンジン 404D-22TAG

4気筒ターボ過給機付きインライン

概要
Perkins 404シリーズの発電用（EP）エンジンは400シリーズの中で最も大きく、最も洗練された製品群です。4気筒2.2 Lの404D-22TAGは、騒音・振動・粗さ（NVH）を低減しつつ、未規制領域、UN ECE R96 Stage IIIA 定速、および米国EPAのStationary Emergency Engine適用地域の発電機セットに対して信頼性の高い性能を提供します。主な利点は、信頼できる寒冷始動性、低い運用コスト、コンパクトな設計、および優れた燃料効率です。

主な仕様

• 総機械出力：34.4-36.3 kWm
• 典型的な電力出力：37-40 kVA（29-32 kWe）
• 排出基準：UN ECE R96 Stage IIIA 定速；U.S. EPA Stationary Emergency Engine

特長（概要）

• ライフタイムの運用コストを低減 — 信頼性、燃料効率、取り付けの容易さ、実績ある部品により総所有コストを低減します。追加のコスト削減を目的としたアフタートリートメントオプションも利用可能です。
• コンパクトで静粛、騒音に敏感な環境に適合 — 4気筒の洗練された動作と低騒音により20–40 kVA範囲の出力を提供し、都市部の発電機設置など騒音に配慮が必要な用途に適しています。

製品仕様
総出力範囲
総機械出力：34.4-36.3 kWm
典型的な電力出力：37-40 kVA（29-32 kWe）
定格回転数：1800 rpm

排出基準
排出：UN ECE R96 Stage IIIA 定速；U.S. EPA Stationary Emergency Engine

60 Hz 典型電力出力
Prime：29.2 kWe
Standby：32.1 kWe

一般
気筒数：直列4気筒
ボア：84 mm（3.3 in）
ストローク：100 mm（3.9 in）
総排気量：2.2 l（135.2 in³）
圧縮比：23.3:1
過給：ターボチャージャー＋アフタークーラー
燃焼方式：間接噴射
フライホイール側からの回転：反時計回り
冷却方式：水冷
アフタートリートメント：-
典型的なオルタネータ効率：90%
スイッチ可能：いいえ

ElectropaK 寸法
長さ：1050 mm（41.3 in）
幅：710 mm（28 in）
高さ：998 mm（39.3 in）
乾燥重量：306 kg（675 lb）

免責事項 / 注意
* 最終寸法は選択肢により異なります。
* ESE（1800 rpm）のみ - Emergency Stationary Equipment。

標準装備
吸気系

• 装着型エアフィルター

制御系

• 12 V スターターモーターおよび12 V 65 A オルタネーター（DC出力）
• 電子遮断ソレノイド（ESOS）12 V、通電で動作

冷却系

• 冷却液温度スイッチ
• 装着ラジエーター、配管およびガード
• ベルト駆動の冷却液ポンプとプッシャーファンを備えたサーモスタット制御システム

フライホイールおよびハウジング

• 1800 rev/min
• フライホイールハウジング SAE 4 long
• 高慣性フライホイール SAE J620 サイズ 7 1/2 heavy

燃料系

• 電子制御カセット式燃料噴射ポンプ
• 分割式燃料フィルターエレメント

一般

• 前後エンジンマウントブラケット
• グロープラグ寒冷始動補助およびヒーター/スタータースイッチ

潤滑系

• 油圧スイッチ
• スピンオン式全流量潤滑油フィルター
• 給油口とディップスティック付き鋼製ウェットサンプ

技術仕様

• モデル：404D-22TAG
• Brand: Perkins
• エンジンファミリー：404（直列4気筒、2.2 リットル）
• 総機械出力：34.4-36.3 kWm
• 典型的な電力出力：37-40 kVA（29-32 kWe）
• 定格回転数：1800 rpm
• Prime（60 Hz）：29.2 kWe
• Standby（60 Hz）：32.1 kWe
• 排出認証：UN ECE R96 Stage IIIA 定速；U.S. EPA Stationary Emergency Engine
• 気筒数：直列4気筒
• ボア×ストローク：84 mm × 100 mm
• 総排気量：2.2 l
• 圧縮比：23.3:1
• 過給：ターボ＋アフタークーラー
• 燃焼方式：間接噴射
• 回転方向：反時計回り（フライホイール側から）
• 冷却：水冷
• 典型的なオルタネータ効率：90%
• ElectropaK 寸法（L×W×H）：1050 mm × 710 mm × 998 mm
• 乾燥重量（ElectropaK）：306 kg
