制御DC/DC 変換器 DCM®

絶縁産業用高入力電圧

製品ファミリー
DCM® DC-DCコンバータモジュール

概要
2322 ChiP のスルーホール実装パッケージに収めた高密度の絶縁型・レギュレーテッドDC-DCコンバータ。SELV（Safety Extra Low Voltage）対応、ZVS 高周波（MHz）スイッチング、広い入力範囲を備え、最大8台のアレイ動作に最適化され工業用途での出力拡張に適します。

主な製品特徴

• 絶縁型・レギュレーテッド DC-DC コンバータ
• Safety Extra Low Voltage（SELV）対応
• ZVS 高周波（MHz）スイッチング方式
• 広範な入力電圧範囲
• 並列/アレイ接続（最大8台）に最適化

パッケージと機械的情報

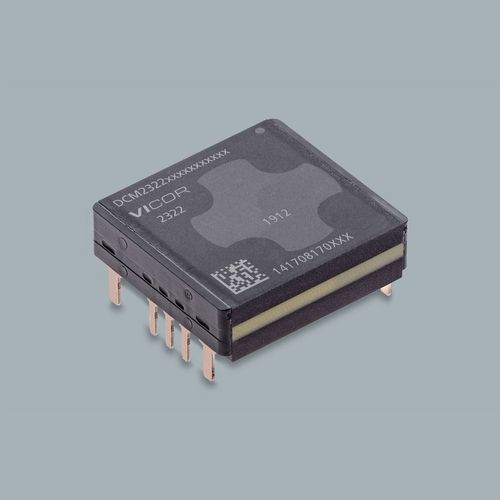

2322 ChiP パッケージ、スルーホール実装。パッケージ寸法：0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm。

注文・入手性
部品番号：DCM2322T50T1360T60
リードタイム（例）：40週間
最小発注数量：25個

価格（メーカー希望小売価格）
数量 — 価格 (USD)
25+ — $118.19
100+ — $110.85

参照資料（入手可能）

• データシート
• 評価ボードユーザーガイド
• アプリケーションノート（単体運用、並列運用、ChiPはんだ付けガイド、高精度レギュレーション、熱管理を含む）
• DCM設計ガイド
• 2322 ChiP スルーホールパッケージの機械図面と3Dモデル（IGS、STP）
• 安全認証と難燃性レビュー

安全性と認証
DCM2322ファミリには複数の安全認証が用意されています（CSA/EN/UL/TÜV/CE/UKCA/CB 等および難燃性評価）。

用途

• コンピューティング、通信、産業機器向けの絶縁レギュレーテッド電源
• 車載および航空宇宙サブシステムでの絶縁低電圧電源
• 高出力システム向けのアレイ構成（最大8台）

技術仕様

• 部品番号：DCM2322T50T1360T60
• シリーズ：DCM
• 入力電圧（例）：30 V
• 出力電圧（例）：12 V
• 出力電力：60 W
• パッケージ：2322 ChiP through-hole
• パッケージ寸法：0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm
• 実装方式：Through Hole
• 温度等級：T = -40°C〜125°C；M = -55°C〜125°C
• 最小発注数量：25
• 典型的なリードタイム：40週間
• 評価ボード：DCM2322E50T1360T60
• 最大8台までの並列/アレイ動作に最適化
• 入手可能なドキュメント：データシート、アプリケーションノート、ユーザーガイド、設計ガイド、認証、機械図面、3Dモデル
