制御DC/DC 変換器 DCM®

非絶縁SMDデータ処理センター用

製品概要

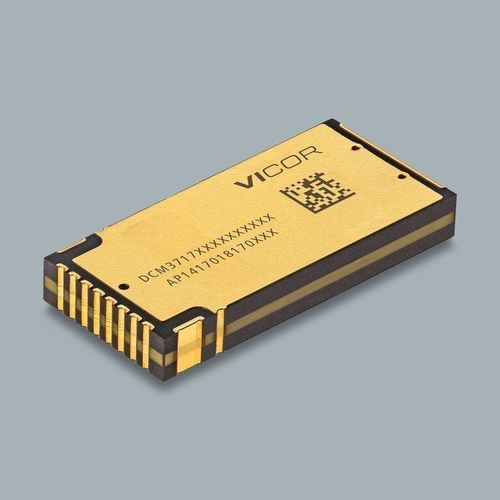

DCM3717S60D13K0TN1は、3717 SM‑ChiP表面実装パッケージのDCM® DC-DCコンバータモジュールです。40～60 VDCの入力範囲から最大1000 Wの出力を提供し、より高出力の用途向けに並列接続に対応、PMBus®互換のテレメトリを備えています。

主な仕様（概要）

• 入力電圧（表示値、代表）：54 V
• 入力範囲：40 – 60 VDC
• 出力電圧（公称）：12.2 V
• 出力電力：1000 W
• 最大効率：最大 96.5%
• パッケージ：3717 SM‑ChiP 表面実装
• パッケージ寸法：36.71 x 17.27 x 5.03 mm（1.445 x 0.68 x 0.198 in）
• パッケージ高さ：5.2 mm
• 並列運転：対応
• テレメトリ：PMBus® 互換

商用 / 発注情報

• 型番：DCM3717S60D13K0TN1
• 最小発注数量：25
• リードタイム：40 weeks
• 価格（MSRP）：25+ 台：$190.02；100+ 台：$178.23

製品の特徴

• 最大1000 Wの高い出力密度
• 最大96.5%の高効率
• 出力増加のための並列運転対応
• PMBus®互換のテレメトリ
• 入力範囲 40 – 60 VDC
• 3717 SM‑ChiP 表面実装パッケージ
• 低プロファイル設計向けの5.2 mmパッケージ高さ

参考資料 / リソース（文書名）

• データシート (DCM3717 datasheet)
• AN:701 SM ChiP はんだ付け推奨事項
• UG:703 DCM3717 SM‑ChiP 評価ボードユーザーズガイド
• 安全認証・証明書：UKCA、cTÜVus、CE適合宣言、CB証明書、CSA証明書

価格表（抜粋）
数量
MSRP
25+
$190.02
100+
$178.23

技術仕様 / スペック

• 製品ファミリー：DCM®（Non‑Isolated DCM）
• 型番（ページ表示）：DCM3717S60D13K0TN1
• 入力電圧（表示）：54 V；範囲：40–60 VDC
• 公称出力電圧：12.2 V
• 出力電力：1000 W（単体モジュール）
• 最大効率：96.5%まで
• 並列運転：対応
• 通信/テレメトリ：PMBus® 互換
• パッケージ種別：3717 SM‑ChiP 表面実装
• パッケージ寸法：36.71 x 17.27 x 5.03 mm（1.445 x 0.68 x 0.198 in）
• パッケージ高さ（代表）：5.2 mm
• 最小発注数量：25
• 表示されている標準リードタイム：40 weeks
